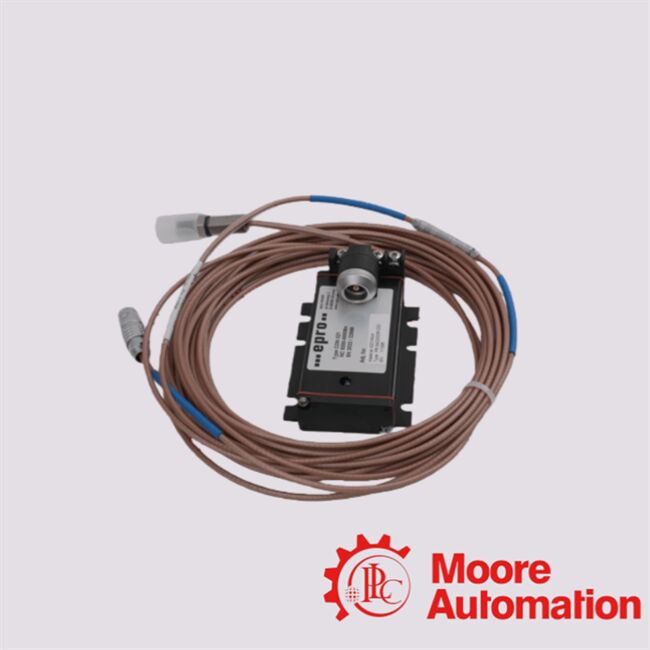

PR6423/015-040 CON021 Módulo de controlo automático Emerson

Este CON021 não é um módulo PLC no sentido usual (ou seja, um controlador lógico), mas um conversor de sinal de corrente turbulenta: um módulo de condicionamento de sinal que funciona com sensores PR642x

(PR6423, PR6422, PR6424, etc.) para converter a saída bruta do sensor de corrente de redemoinho num sinal utilizável de deslocamento/vibração/posição.

Sensor PR6423, o sistema (sensor + conversor) é utilizado para medição sem contacto dos parâmetros críticos da máquina rotativa: eixo radial/axial

O conversor de sinal garante o sinal fraco do sensor

torna-se adequado para sistemas de monitorização ou controlo, permitindo o monitorização do poço, a manutenção preditiva e a segurança/proteção

sistemas.Em resumo:CON021 + PR6423 é um par de sensores/conversores especializado para alta precisão, sem contacto

Monitorização do deslocamento/vibração em equipamentos rotativos industriais.

Converte o sinal de corrente de redemoinho do sensor em saída de deslocamento/vibração utilizável (voltagem ou sinal padrão, dependendo do sistema)

Notas de instalação e segurança

Com base nas recomendações oficiais do fabricante e nas práticas normalizadas para os sistemas de sensores de corrente de redemoinho + conversor.

• Instalação do sensor:O sensor PR6423 deve ser montado com um fio mecânico adequado (M10×1 ou 3/8‐24 UNF, consoante a variante) de modo a que a ponta de 8 mm esteja virada para o eixo rotativo ou para a superfície alvo.

• Roteamento e protecção de cabos:Se utilizar a versão de cabo blindado, certifique-se de que o raio de flexão mínimo é respeitado (por folha de dados) e evite curvas agudas ou tensões mecânicas

• Instalação do conversor:Montar o conversor CON021 em um ambiente limpo, seco e estável (temperatura ambiente entre 30 °C e +100 °C).Conector de sensor através do plugue Lemo, saída para o sistema de monitorização/controle através de cablagem de terminais de parafuso.

• Requisitos de alimentação:Fornecer uma alimentação constante estável no intervalo especificado (de 23 V a 32 V DC ou de 21 V a 32 V DC, consoante a configuração) de acordo com a ficha de dados do conversor.

• Instalação à prova de explosão/área perigosa (se necessário):O CON021 está certificado como intrinsecamente seguro (Ex ia) de acordo com as normas pertinentes (ATEX / IEC-Ex / CSA), masApenasquando instaladas com barreiras de limitação de corrente adequadas e de acordo com as regulamentações locais.

• Calibração / alinhamento:Após a instalação, a lacuna de ar entre a ponta do sensor e o eixo deve ser definida em função da “lacuna inicial” recomendada pelo fabricante (muitas vezes ~0,5 mm) “, em seguida, deve ser estabelecido o zero/referência.A diferença ou desalinhamento inadequados podem levar a leituras imprecisas ou distorções do sinal.

• Ambiente de funcionamento:Evite choques mecânicos excessivos, vibrações além dos limites especificados, umidade excessiva ou detritos condutores perto da ponta do sensor.Manter limpo e selado o invólucro do sensor e do conversor (especialmente quando o sensor for utilizado em ambientes de alta temperatura ou ricos em óleo).
