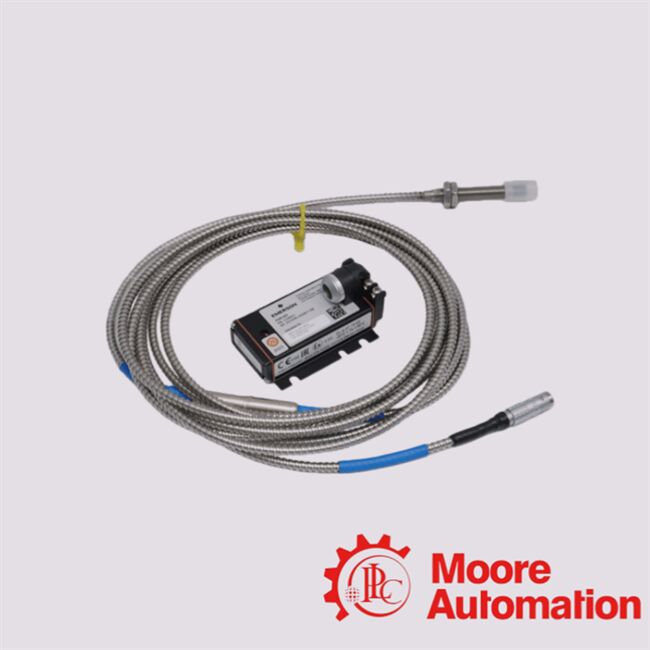

PR6423/01K-010 Sensor de corrente de redemoinho Emerson

A série PR6423 é um sensor de deslocamento (proximidade) de corrente parasita sem contato — usado para medir o deslocamento e o movimento estático e dinâmico do eixo em máquinas rotativas

 (por exemplo, turbinas, compressores, bombas, caixas de engrenagens). Ele mede o deslocamento/posição radial e axial do eixo, a excentricidade do eixo, vibração/oscilação, filme de óleo

 espessura / folga do rolamento, impulso axial, expansão diferencial, folga da válvula/folga do ar — essencialmente qualquer folga ou movimento entre um

eixo rotativo de metal e uma superfície estacionária. Em suma: PR6423 é um sensor de alta precisão, sem contato, para monitorar o eixo

 movimento / deslocamento / vibração em equipamentos rotativos críticos; “/01K‑010” seria uma variante dessa família.

0,5 mm (≈ 20 mils) — ou seja, a folga calibrada entre a ponta do sensor e o alvo em deslocamento zero.

Notas de Instalação e Segurança

Com base nas diretrizes gerais do fabricante para sensores PR6423.

• A montagem sem contato é essencial: A ponta do sensor deve estar voltada para a superfície do eixo alvo, com uma “folga de ar” fixa (nominal ~ 0,5 mm). A medição é baseada em mudanças nessa folga; o sensor devenão tocar no eixo.

• Alinhamento adequado (perpendicularidade): A sonda do sensor deve ser montada perpendicularmente à superfície medida; qualquer inclinação pode introduzir erros de medição, especialmente durante a rotação do eixo. Mesmo pequenos desvios angulares podem causar erros de medição significativos em condições dinâmicas.

• Rosca de montagem / montagem mecânica: Use a montagem correta (M10×1 ou 3/8‑24 UNF, dependendo da variante) conforme especificado pelo modelo. Fixação mecânica adequada é necessária — evite vibração ou deslocamento do suporte/suporte da sonda, pois o movimento distorcerá as leituras.

• Manuseio do cabo: Use o tipo de cabo especificado (isolado com PTFE ou blindado, se especificado). Respeite o raio mínimo de curvatura (cabo padrão: ≥ 25 mm; cabo blindado: ≥ 35 mm) para evitar danos à fiação interna ou degradação da integridade do sinal.

• Uso de conversor/condicionador de sinal apropriado: O sinal bruto de corrente parasita deve ser processado com um conversor compatível (ou sistema de monitoramento) para produzir uma saída analógica utilizável (tensão ou corrente) para instrumentação a jusante.

• Condições ambientais e operacionais: O sensor foi projetado para condições industriais — alta temperatura, vibração, possível exposição a óleo/névoa. Certifique-se de que o ambiente de instalação corresponda ou esteja dentro dos limites especificados (temperatura, classificação de proteção, roteamento de cabos, vedação).

• Calibração na instalação: Após a montagem, defina e calibre a folga de ar/referência zero com o eixo alvo (ou um padrão de calibração) de acordo com as instruções do fabricante. Qualquer reinstalação ou substituição do sensor deve solicitar a recalibração.

• Conformidade com os padrões (se necessário): A série PR6423 foi projetada para atender aos padrões da indústria para monitoramento de máquinas (por exemplo, API 670, DIN 45670, ISO 10817‑1) — especialmente para aplicações críticas de turbomáquinas.

• Adequação para ambientes perigosos (opcionalmente): Quando usado com condicionadores de sinal e barreiras de segurança adequados, sensores de corrente parasita como o PR6423 podem ser empregados em atmosferas perigosas/explosivas — mas somente se o sistema completo (sensor + conversor + barreira) atender aos requisitos de certificação aplicáveis; você deve verificar o status da certificação por país/região.
