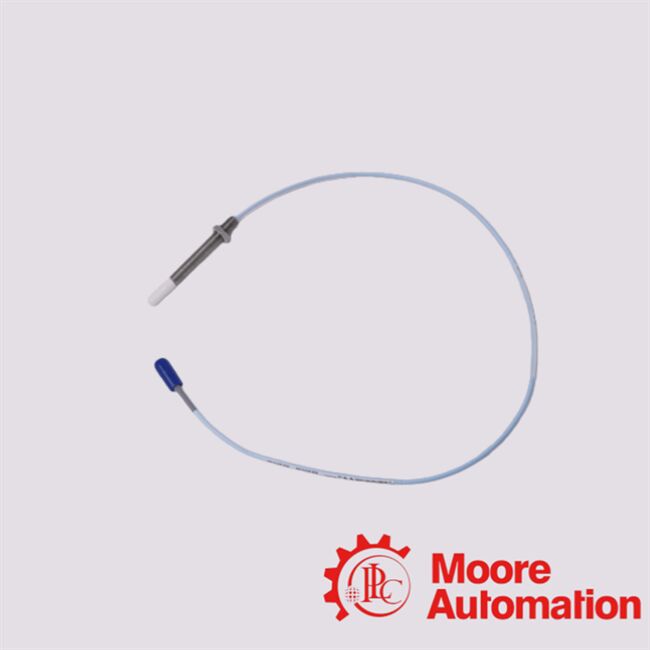

330903-17-19-05-02-00 Bently Nevada Proximidade Probe
Descrição
O prefixo 330903 indica que a sonda pertence à família de sondas de proximidade 3300 NSv (visão lateral estreita) / 3300 XL. As sondas NSv são concebidas para instalações com espaço livre limitado ou geometria apertada,onde padrão (maior)
As sondas da série 3300 podem não caber. Como uma sonda de proximidade (currente de redemoinho), ela realiza medições sem contato do intervalo ̇ a distância entre a ponta de detecção e um alvo condutor (por exemploum eixo ou rotor de aço).
Quando usado com um cabo de extensão correspondente + condicionador de sinal (Proximitor) + monitor, o sistema pode medir a posição / distância estática do eixo, vibração / deslocamento radial e vibração dinâmica.
Assim, as sondas da série 330903 são concebidas para a monitorização de eixo/rotor de alta precisão em máquinas rotativas , especialmente onde o espaço mecânico é limitado.
|
Perguntas frequentes
|
|
O que é que a sonda mede, espaço estático, vibração, deslocamento dinâmico?
Sim, como outras sondas de proximidade de corrente de redemoinho, quando combinadas com o condicionador de sinal correto, medem:
-
Posição estática do eixo / rotor (espaço / espaço livre)
-
Vibração ou deslocamento do eixo radial (movimento dinâmico)
-
Se estiverem correctamente configurados (rota-alvo ou direcção-chave) e utilizando um monitor adequado, possivelmente sinais de velocidade / Keyphasor / referência de fase.
|
|
O que preciso para usá-lo corretamente (além da sonda)?
Precisas de:
-
Um cabo de extensão compatível + conector (compatível com o comprimento elétrico) NSv sondas usam cabos coaxial de 75 Ω com conectores ClickLoc.
-
A Proximidor (condicionador de sinal) + módulo de monitorização / monitorconcebidos para sondas da série 3300 ∙ o sinal de corrente de redemoinho bruto da sonda deve ser condicionado para fornecer uma saída utilizável (voltagem, deslocamento, amplitude de vibração, etc.).
-
Instalação adequada: montagem correta (filamento M8 × 1), espaçamento correto com o alvo condutor, binário correto do conector, bom encaminhamento do cabo, blindagem/aterramento conforme necessário.
|
|
Quais são as limitações ou restrições esperadas da sonda?
-
Porque a variante 330903 é estreita vista lateral,Tem um fio e um corpo menores do que as sondas 3300 mais antigas / de tamanho completo podem não ser adequados para eixos de grande diâmetro ou onde são esperadas cargas / impactos mecânicos pesados.
-
A faixa de medição linear é limitada (por exemplo, ~ 0,25 ∼1,75 mm) ¢ certifique-se de que a lacuna/espessura necessária da sua aplicação esteja dentro dessa faixa para uma saída linear precisa.
-
O sufixo 17‐19‐... não é padrão pode haver diferenças mecânicas ou eléctricas não documentadas (por exemplo, alteração do comprimento da caixa, comprimento do cabo, tipo de conector, fiação interna),que possam afectar a montagem, cablagem, compatibilidade, por conseguinte, deve verificar com o fornecedor / fabricante.
-
Tal como acontece com qualquer sonda de proximidade de corrente de redemoinho: a medição assume um alvo metálico condutor (eixo, rotor).
-
O projeto NSv estreito reduz a robustez em comparação com as sondas blindadas de tamanho real mais antigas se a aplicação envolver um alto risco mecânico (impacto, vibração pesada, potencial de contato),considerar se uma sonda mais robusta (armadurada) é mais apropriada.
|
