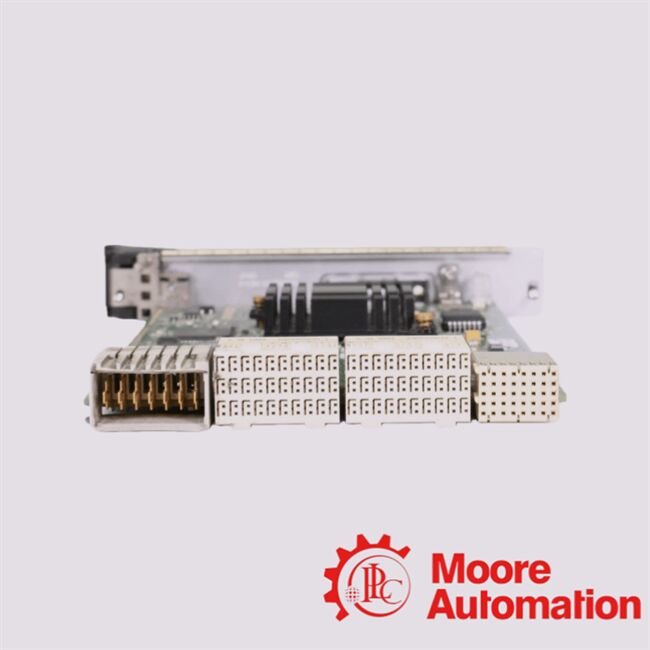

Modulos de controlo remoto PXIE-8360 PXI

• Interface MXI-Express x1 (PCIe para PCI bridge):O módulo utiliza uma ligação de cobre MXI-Express x1 para ligar um PC hospedeiro (desktop, laptop, rackmount) a um chassi PXI/PXI-Express (ou CompactPCI),permitindo que o host controle o chassi como se os módulos PXI fossem cartões PCI/PCIe locais.

• Transparente ao nível de software / condutor:Uma vez que a ligação MXI-Express apresenta o chassi como um autocarro PCI/PCIe padrão para o sistema operativo,Não são necessárias alterações especiais de driver ou software personalizado .

• Flexibilidade dos sistemas de acolhimento:O PXIe‐8360 suporta o controlo a partir de PCs de escritório, servidores rackmount, estações de trabalho ou portáteis (com adaptador host adequado).

• Separação física entre o chassi do equipamento e o do equipamento:Uma vez que o módulo utiliza uma ligação por cabo (cabo MXI-Express de cobre até ~ 7 m), o seu chassi de instrumentação pode ser localizado longe do PC anfitrião, por exemplo, num rack de laboratório, banco remoto ou área isolada.

• Robustez de nível industrial e conformidade com as normas:O módulo adere às especificações de hardware Express PXI‐5 (revisão 1.0) e foi testado para cumprir as normas de vibração, choque e ambiente (por exemplo, MIL‐PRF‐28800F,IEC-60068) para utilização industrial.

• Apoio a ecossistemas de instrumentação modular:Uma vez ligado, o PXI (ou CompactPCI, CompactPCI-Express,mesmo CompactRIO ou VXI em algumas configurações) os dispositivos inseridos no chassi comportam-se como se fossem dispositivos PCI/PCIe locais, permitindo uma integração perfeita da medição, aquisição de dados, geração de sinal, comutação, etc.

A utilização do PXIe‐8360 permite uma variedade de cenários práticos, especialmente em sistemas automatizados de ensaio, medição e instrumentação distribuída:

• Sistemas de ensaio remotos/montados em rack:Pode colocar o chassi PXI (contendo módulos DAQ, módulos de RF, geradores de sinal, digitalizadores, etc.) num rack ou localização remota enquanto os controla a partir de um PC em outro lugarFabricação de bancos de ensaio, ou ambientes de ensaio distribuídos.

• Sistemas de instrumentação modulares:Ao combinar múltiplos módulos PXI (adquisição de dados, digitalizadores, instrumentos de RF, comutação, etc.),O uso do PXIe‐8360 permite que eles atuem como cartões PCI/PCIe em um PC ¢ dando flexibilidade e modularidade ao reutilizar recursos existentes do PC.

• Sistemas de ensaio escaláveis/expansíveis:Embora o próprio PXIe‐8360 utilize ligação x1 e não suporte multi-chassis daisy-chaining,se encaixa num ecossistema mais vasto do MXI-Express permitindo a construção de sistemas multi-chassis se utilizar módulos de controlo remoto ou de extensão de autocarro mais avançados.

• Instalações de ensaio industrial/ambiental:Devido à sua conformidade com as normas ambientais e de vibração industriais, o PXIe‐8360 é adequado para plataformas de ensaio, estações de ensaio ambiental,ou outros contextos de automação industrial em que a robustez é importante.

• Flexibilidade na plataforma de acolhimento e no factor de forma:Se você usa uma estação de trabalho de desktop, um servidor ou um laptop, você pode dirigir o sistema PXI útil quando o fator de forma do sistema hospedeiro é restrito (por exemplo, um laptop em um teste de campo).
