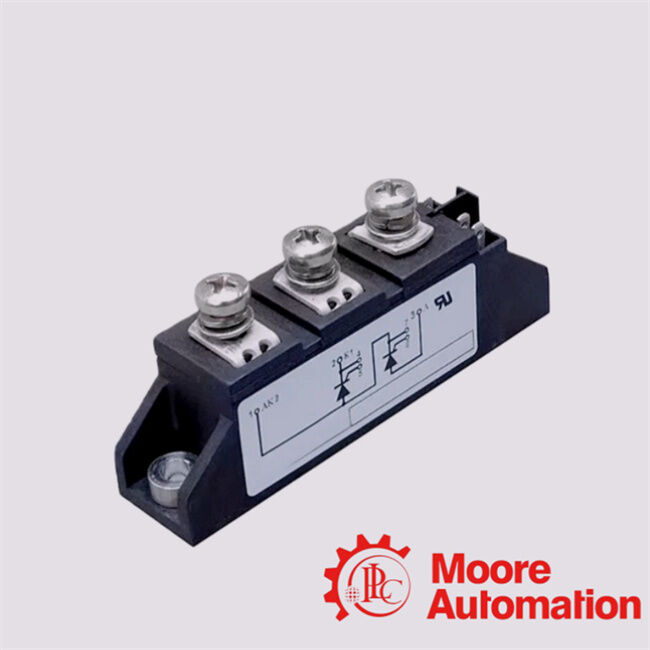

MCC95-16IO1B Placa de base cerâmica Al2O3 ligada diretamente ao cobre

Características elétricas e de embalagem

• Dual tiristores num módulo: contém dois SCRs ligados em série para comutação e retificação controlada AC/DC.

• Tensão nominal: até 1600 V de tensão repetitiva fora de estado/reversa (V)_RRM/V_DRM) adequado para o controlo da potência de tensão da linha.

• Corrente nominal: Corrente média para a frente ~ 116 A, RMS em estado ativo até ~ 180 A.

• Capacidade de alta sobrecarga: pode suportar correntes de alta sobrecarga não repetitiva (por exemplo, ~ 2,25 kA).

• gatilho de gatilho: corrente e tensão de gatilho típicas baixas, facilitando o controle nos circuitos do condutor.

• Temperatura de funcionamento: gama industrial padrão até ~ 125 °C de junção.

• Pacote padrão: JEDEC TO-240AA para compatibilidade com a indústria e facilidade de montagem.

Vantagens térmicas e mecânicas

• Placa de base cerâmica de cobre ligado diretamente (DCB) Al2O3: forneceAlta condutividade térmicaeExcelente isolamento elétrico, melhorando a dissipação de calor e a fiabilidade na utilização de alta potência.

• Chips passivados planos: Melhoram a estabilidade a longo prazo e as características de bloqueio previsíveis em largas faixas de temperatura.

• Voltagem de isolamento de 3600 V: isolamento de alta resistência à tensão entre os terminais de alimentação e a base do módulo.

• Impressão padrão da indústria: Esboço de módulo compacto e amplamente compatível para painéis de controlo e dissipadores de calor.

O MCC95‐16IO1B se destaca em cenários industriais de controlo de potência em que são necessárias comutações AC/DC robustas e manuseamento de alta corrente:

Controle de potência e conversão

• Rectificadores controlados: Usados na conversão de CA em CC com saída ajustável (por exemplo, em fontes de alimentação e unidades de CC).

• Regulação da potência AC: controlo do ângulo de fase para a potência AC variável fornecida a cargas.

• Conversores e inversores de potência: especialmente em fases de frequência de linha em que o controlo SCR é eficaz.

Motorização e automação

• Controle do motor AC de arranque suave: Limita a corrente de entrada e a tensão mecânica ao iniciar os motores.

• Controladores de motores de corrente contínua: fornece potência regulada para motores de corrente contínua e sistemas de tração industrial.

Aplicações industriais e de processo

• Iluminação e controlo da temperatura: controlo de fase para lâmpadas ou aquecedores de alta potência.

• UPS e fontes de alimentação: utilizadas em etapas de retificador de alta fiabilidade.

• Carregadores de baterias e eletrónica de tracção.

Utilizações adicionais

• Comutadores estáticos e relés de estado sólido para comutação robusta sem desgaste mecânico.

• Temperatura e controlo de processos em fornos industriais, fornos e equipamentos de trabalho térmico.
