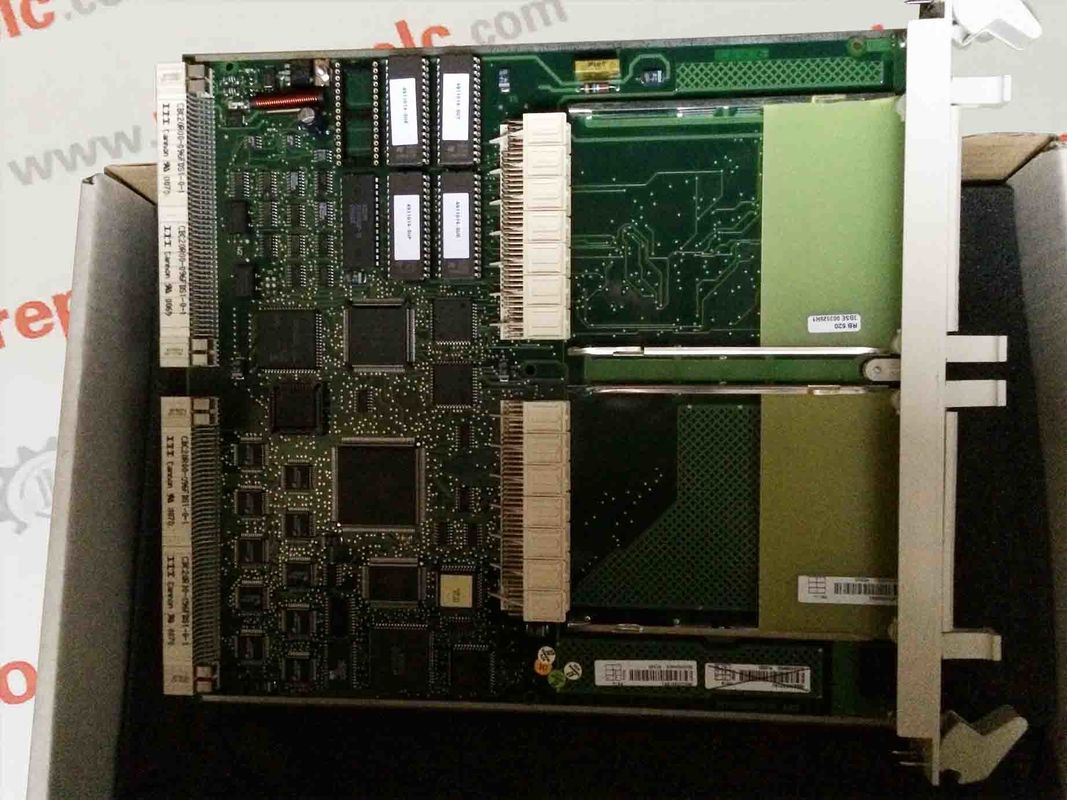

Entrada análoga do escravo do módulo IMASI03 ABB IMAS-I03 ABB IMAS I03 de ABB, desempenho do módulo do I/O grande

Descrição do Produto:

Utilização do sinal de saída digital no terminal 46 (A 62,00) para o contador de alta velocidade A saída A 62,00 pode ser atribuída ao contador interno de alta velocidade por configuração. Se o contador for usado nos modos de operação 1 ou 2 (balcão), a saída A 62,00 estará disponível apenas para o contador. Se a saída for usada como uma saída digital normal, é necessário garantir que o contador de alta velocidade não esteja configurado para os modos de operação 1 ou 2 (consulte também o capítulo "Contador de alta velocidade"). é necessário garantir que o contador de alta velocidade esteja configurado para o modo de operação "Sem contador". Este modo de operação é a configuração padrão (consulte também o capítulo "Contador de alta velocidade"). Atenção: Conecte e desconecte o bloco de terminais apenas com a energia desligada. Leve também em consideração que as tensões de alimentação que são passadas em loop são desconectadas pelos seguintes dispositivos quando o plugue é retirado. Se correntes mais altas tiverem que ser conduzidas sem possibilidade de interrupção, os dois fios de M devem ser conectados no mesmo terminal. O mesmo se aplica a L

Recomendação de produto relacionada:

Caráter do produto:

Características das saídas digitais: As 16 saídas digitais são organizadas em dois grupos de 8 saídas cada. Os dois grupos são isolados eletricamente um do outro. As saídas podem ser carregadas com uma corrente nominal de 500 mA. Cada grupo como um todo é eletricamente isolado do restante do dispositivo. As saídas empregam semicondutores e são à prova de curto-circuito e sobrecarga. As saídas são desligadas automaticamente em caso de sobrecarga ou curto-circuito. Uma mensagem de erro geral indica se ocorreu um curto-circuito ou sobrecarga em um grupo de saída. O LED vermelho Ovl. apaga quando a saída sobrecarregada é ligada novamente automaticamente. O reconhecimento da mensagem de erro, ou seja, a redefinição dos sinalizadores de erro, é realizado de acordo com o capítulo B4.8 (Apêndice), Reconhecimento de mensagens de erro na unidade básica. As saídas são seguras contra polaridade reversa e alimentação forçada de 24 V DC.

O uso do produto:
