1784-PKTS

Como o cartão 1784-KTx opera

Os cartões 1784-KTX e -KTXD: • se comunicam com os nós nas redes Data Highway, incluindo PLC-2®, PLC-3® e nas redes Data Highway Plus, incluindo os processadores PLC-5® e SLC 5/04, e Processadores SLC 5/01 ™, SLC5 / 02 e SLC 5/03 (somente via 1784KA5) • comunicam-se com os processadores SLC ™ nas redes DH-485 • atuam como um scanner de E / S remota A placa 1784-KTS atua apenas como um scanner de E / S remota. O 1784-KTx realiza transmissão de dados, gerenciamento e diagnóstico de rede local. A interface para o processador host é feita através de uma memória de porta dupla residente na placa. O software de interface AB (incluindo RSLogix via RSLinx, AI, 6200 e INTERCHANGE) gerencia a transmissão e recepção de dados através da memória de porta dupla. Lembre-se de definir o endereço da memória base na placa KTx para que não interfira nos endereços selecionados de outras placas de expansão no seu computador. Nas placas de canal duplo, defina dois endereços. Importante: Embora o 1784-KTXD tenha dois canais, você não pode usar o cartão para fazer a ponte direta entre duas redes.

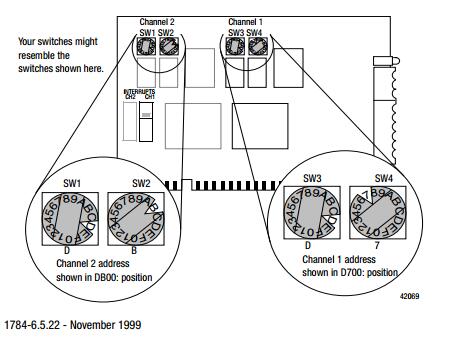

Configurar o hardware da placa Antes de instalar a placa KTx em seu computador, você deve definir: • endereço de memória base - os endereços físicos da placa para a área de memória de expansão da memória do sistema do processador host, que permite que a placa KTx e o computador host trocar dados através da interface de porta dupla • configuração de interrupção do cartão Selecione o local do endereço da memória base O computador host e o cartão KTx trocam dados por meio de uma interface de porta dupla. A interface de porta dupla requer 4 Kbytes de memória (2 Kbytes para porta dupla e 2 Kbytes para o restante da interface). Começa no local especificado do endereço da memória base. Você deve selecionar uma área em que haja pelo menos um bloco de memória de 4 Kbytes disponível. Se você possui o MS-DOS 6.0 ou posterior, use a opção de memória no Microsoft Diagnostics (MSD) para identificar a memória disponível.

Selecione a configuração de interrupção. Importante: Se você precisar usar o KTx como um scanner de E / S remota em um sistema SoftLogix5, deverá definir uma interrupção para o canal do scanner. Importante: Ao selecionar as configurações, verifique se há conflitos com outras placas de interface e sistema. memória. Se houver um conflito, o sistema não funcionará corretamente. Para evitar o conflito, selecione uma configuração de interrupção exclusiva para cada canal. Se outro cartão já estiver usando a interrupção padrão de um canal, você deverá escolher uma nova interrupção para o canal.
