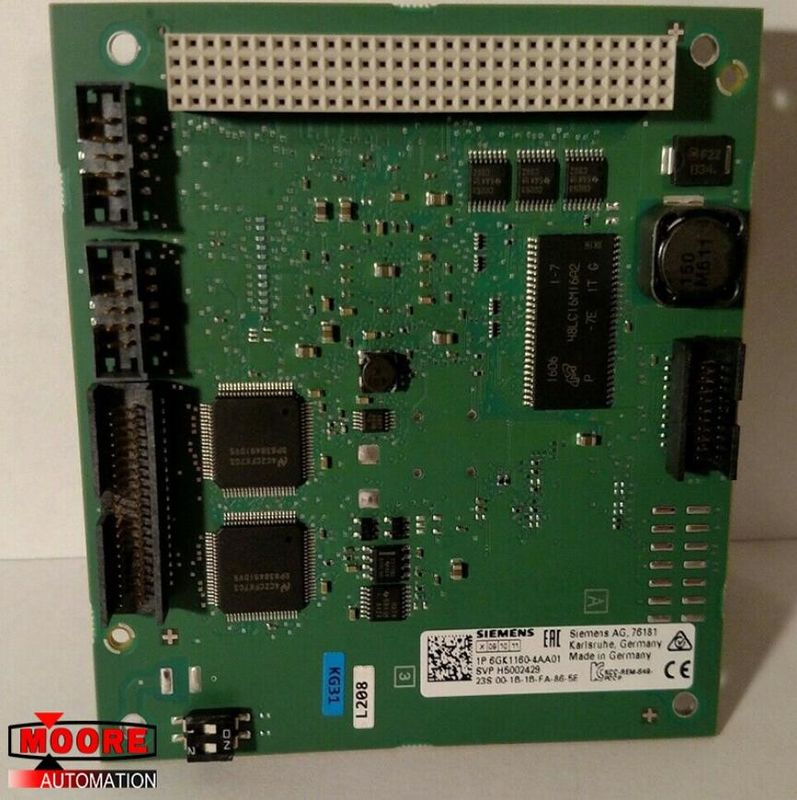

Cartão de uma comunicação de 6GK1160-4AA01 6GK1 160-4AA01 Siemens

Detalhes do produto

Processador de comunicações PC 1604 PC/104 mais o cartão (bocado 32; 33/66M hertz; 3.3/5 V) com ASIC ERTEC 400 para a conexão a PROFINET IO com o interruptor do tempo real de 4 portos através do jogo DK-16XX PN IO do desenvolvimento; PC DE NCM.

Taxa de transferência: 100 Mbit/s

Relações

Número de conexões elétricas: na primeira relação/CRNA. aos ethernet industriais 4; para a alimentação fonte 1

Tipo de conexão elétrica:

na primeira relação/CRNA. ao porto industrial dos ethernet RJ45 através da placa de conexão

para a alimentação fonte o bloco de terminais de 4 polos através da placa da fonte de alimentação

Tensão de fonte, consumo atual, perda de poder:

Tipo de tensão/da C.C. da tensão de fonte

Tipo de fonte da tensão/fonte externo opcional sim

Tensão de fonte:

1 / do ônibus 5 V da placa traseira

5 V externos

Note a fonte opcional da alimentação externa e a tensão de fonte externo alternativamente através da placa da fonte de alimentação (o acessório opcional)

Tolerância simétrica relativa/na C.C.: em 5 V 5%

Corrente consumida:

1 / do ônibus da placa traseira/em C.C./máximo 0,8 A

da tensão de fonte externo/na C.C./em 24 V/máximo 0,3 A

Perda de poder [W] 4 W

Poder perda] [de W/no modo do interruptor/máximo 4,1 W

Uma comunicação dos dados de desempenho/PROFINET/como o controlador do PN IO:

O software/para uma comunicação de PROFINET IO/exigiu o nenhum

Número de dispositivos do PN IO/no controlador de PROFINET IO/útil/total 128

Número de dispositivos do PN IO IRT/no controlador de PROFINET IO/64 úteis

Uma quantidade de dados:

como dados de usuário para variáveis de entrada/como o controlador de PROFINET IO/byte do máximo 8192

como dados de usuário para variáveis de entrada/como o controlador de PROFINET IO/byte do máximo 8192

como dados de usuário para variáveis de entrada pelo dispositivo do PN IO/como o controlador de PROFINET IO/byte do máximo 1430

como dados de usuário para variáveis de saída pelo dispositivo do PN IO/como o controlador de PROFINET IO/byte do máximo 1430
