| Tipo/fabricante |
Siemens/GERMANY |
| Número da peça |
6GK1503-3CB00 |
| Número da peça alternativa |
6GK1503-3CB00 |
| Descrição |

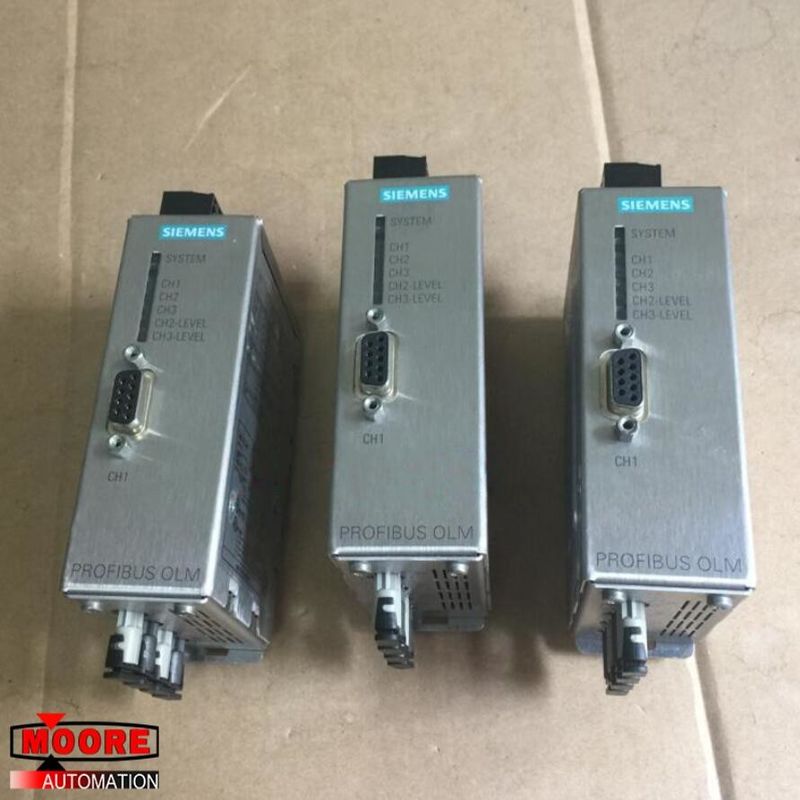

PROFIBUS OLM |
| Dimennsions |
WHD 39.5*112*74.5mm |
| Peso |
0.34kg |
Detalhes do produto
MÓDULO DE RELAÇÃO ÓTICA W. 1 RS485 E 2 GLASS-FOC-INTERFACES DE PROFIBUS OLM/G12 V4.0 (4 BFOC-SOCKETS) PARA DISTÂNCIAS PADRÃO ATÉ 2850 M, COM COM SINAL. SAÍDA DO CONTATO E DA MEDIÇÃO
Taxa de transferência/com PROFIBUS: 9,6 kbit/s… 12 Mbit/s
Taxa de transferência/com PROFIBUS: PA 45,45 kbit/s
Número conexões elétricas/óticas/para networkcomponents ou o equipamento terminal/máximo 3
Número de conexões elétricas:
para os componentes da rede ou o equipamento terminal 1
para o dispositivo de medição 1 1
para sinalizar o contato 1
para a alimentação fonte 1
para a tensão redundante forneça 1
Tipo de conexão elétrica:
para os componentes da rede ou o equipamento terminal 9 fixe o soquete secundário-d
para o bloco de terminais do polo do dispositivo de medição 2
para o bloco de terminais do polo da fonte de alimentação e do contato 5 da sinalização
Número de relações óticas/para o cabo de fibra ótica 2
Projeto da relação ótica/para o porto do cabo de fibra ótica BFOC
Dados óticos:
Relação de umedecimento/da relação da transmissão de FOC:
para o vidro FOC com 50/125 de µm/em 3 dB/km/DB do máximo 10
para o vidro FOC com 62.5/125 µm/em 3,5 dB/km/DB do máximo 12
bocado 6,5 do atraso de propagação [mordido]
Poder ótico ajustável relativo a 1 mW:
para o vidro FOC com 50/125 de µm/em um DB de 3 dB/km -16
para o vidro FOC com 62.5/125 µm/em um DB de 3,5 dB/km -13
Sensibilidade ótica em relação a 1 mW:
para o vidro FOC com 50/125 de µm/em um DB de 3 dB/km -28
para o vidro FOC com 62.5/125 µm/em um DB de 3,5 dB/km -28
Comprimento de onda:
para o vidro FOC com 50/125 de µm/compatível com relação/em 3 dB/km 860 nanômetro
para o vidro FOC com 62.5/125 µm/compatível com relação/em 3,5 dB/km 860 nanômetro
Comprimento do fio:
para o vidro FOC com 50/125 de µm/em 3 dB/km/máximos 3 quilômetros
para o vidro FOC com 62.5/125 µm/em 3,5 dB/km/máximo 3 quilômetros
Sinal-entradas/saídas:
A tensão de funcionamento/dos contatos da sinalização/na C.C./avaliou o valor 24 V
Corrente de funcionamento/dos contatos da sinalização/em C.C. /maximum 0,1 A
