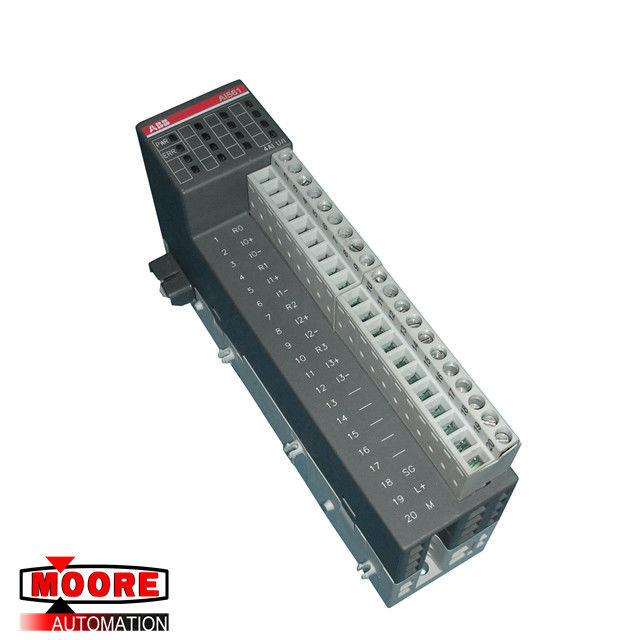

Módulo de entrada análoga 24vdc de AI561 A1 1TNE968902R1101 Abb 1.5w

Módulo de entrada análoga 24vdc de AI561 A1 1TNE968902R1101 ABB, 1.5w

Detalhes do produto

Dados técnicos

Tensão de fonte L+ do processo:

Terminal 19 das conexões para L+ (+24 VDC) e terminal 20 para M (0 V)

Valor avaliado 24 VDC

Consumo atual através do terminal 0,1 A de L+

Corrente do Inrush (no poder acima) 0,05 A2s

Ondinha máxima 5%

Proteção contra a tensão invertida sim

Fusível da proteção para L+ recomendado

Consumo atual de 24 VDC de fonte de alimentação nos terminais UP/L+ e ZP/M do módulo CA de CPU/bus 10 miliampères

Isolamento galvânico nenhum

Impulso-tensão (máximo) 35 VDC para 0,5 s

Dissipação de poder máxima dentro do módulo 2,7 W

Peso CA 120 g

Posição de montagem horizontal ou vertical

Refrigerar refrigerar natural da convecção não deve ser impedido por canais de cabo ou por outras partes no armário do switchgear.

Dados técnicos das entradas análogas

Número de canais pelo módulo: individualmente tensão 4 configurável ou entradas atuais

Distribuição dos canais em grupos: 1 (4 canais pelo grupo)

Definição:

Tensão unipolar: 0 V… +5 V; 0 V… +10 V: 12 bocados

Corrente 0 miliampères… 20 miliampères; 4 miliampères… 20 miliampères: 12 bocados

Tensão bipolar -2,5 V… +2,5 V; -5 V… +5 V: 11 bocados mais o sinal

Conexão dos sinais I0- a I3-: Terminais 3, 6, 9, 12

Conexão dos sinais I0+ a I3+: Terminais 2, 5, 8, 11

Tipo da entrada: Diferencial

Isolamento galvânico: Nenhum isolamento galvânico entre as entradas e o ônibus do I/O

Escala comum da entrada do modo: A tensão do sinal mais a tensão de modo comum deve estar dentro de ±12 V
