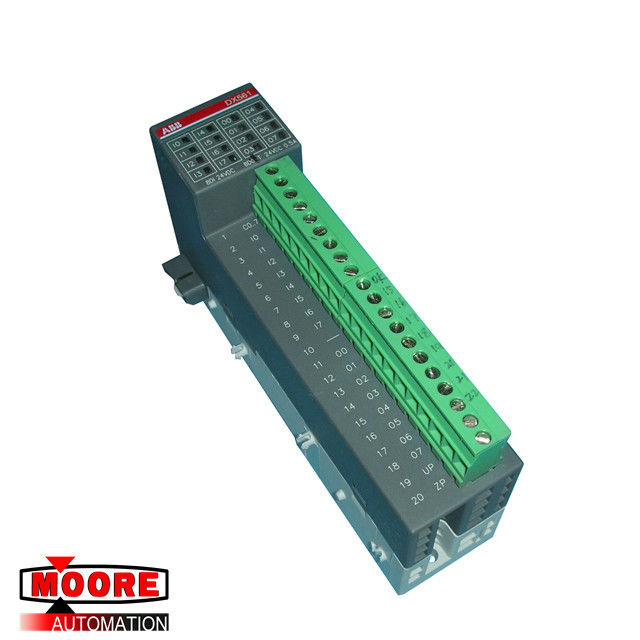

Módulo de entrada/saída 24VDC de DX561 B2 1TNE968902R2301 ABB Digitas 0.5A
Tipo/fabricante | ABB/SWEDEN |
Número da peça |
DX561 B2 |
Número da peça alternativa |
1TNE968902R2301 |
Descrição | Módulo de entrada/saída de Digitas |
Dimennsions | 3,4 cm x 8,5 cm x 13,5 cm |
Peso | 0.12kg |
Detalhes do produto
Dados técnicos
Tensão de fonte do processo ACIMA:
Conexões: Terminal 19 para ASCENDENTE (+24 VDC) e terminal 20 para ZP (0 VDC)
Valor avaliado: 24 VDC
Consumo atual através do terminal ASCENDENTE: 5 miliampère + máximo 0,5 A pela saída
Máximo Ondinha: 5%
Corrente do Inrush: 0,000002 um ² s
Proteção contra a tensão invertida: Sim
Fusível avaliado da proteção para ASCENDENTE: Recomendado; as saídas devem ser protegidas por uns 3 que A funde rapidamente
Consumo atual de 24 VDC de fonte de alimentação nos terminais de L+/UP e de M/ZP do módulo de CPU/bus: CA 10 miliampères
Isolamento galvânico: Sim, entre o grupo da entrada e o grupo da saída e o resto do módulo
Número de canais pelo módulo: 8
Distribuição dos canais em grupos: 1 grupo para 8 canais
Conexões dos canais I0 a I7: Terminais 2 9
Potencial da referência para os canais I0 a I7: Terminal 1
Indicação dos sinais de entrada: 1 diodo emissor de luz amarelo pelo canal; o diodo emissor de luz está em quando o sinal de entrada é alto (sinal 1)
Ponto de monitoração do indicador da entrada: O diodo emissor de luz é peça dos circuitos da entrada
Tipo da entrada de acordo com EN 61131-2: Tipo - 1 fonte; Tipo - 1 dissipador
Escala do sinal de entrada: -24 VDC; +24 VDC
Sinal: 0 -5 V… +3 V; -3 V… +5 V
Sinal indeterminado: -15 V… + 5 V; +5 V… +15 V
Sinal: 1 -30 V… - 15 V; +15 V… +30 V
Ondinha com sinal: 0 -5 V… +3 V; -3 V… +5 V
Ondinha com sinal: 1 -30 V… - 15 V; +15 V… +30 V
Corrente de entrada pelo canal:
Tensão de entrada +24 V; Tipo. 5 miliampères
Tensão de entrada +5 V; Tipo. 1 miliampère
Tensão de entrada +15 V; > 2,5 miliampères
Tensão de entrada +30 V; < 8="" mA="">
Corrente permissível máxima do escapamento (em 2 interruptores de proximidade do fio): 1 miliampère
Atraso da entrada (0->1 ou 1->0): Tipo. Senhora 8
Comprimento de dados da entrada: 1 byte
Comprimento do cabo máximo: Protegido 500 m; 300 m Unshielded
