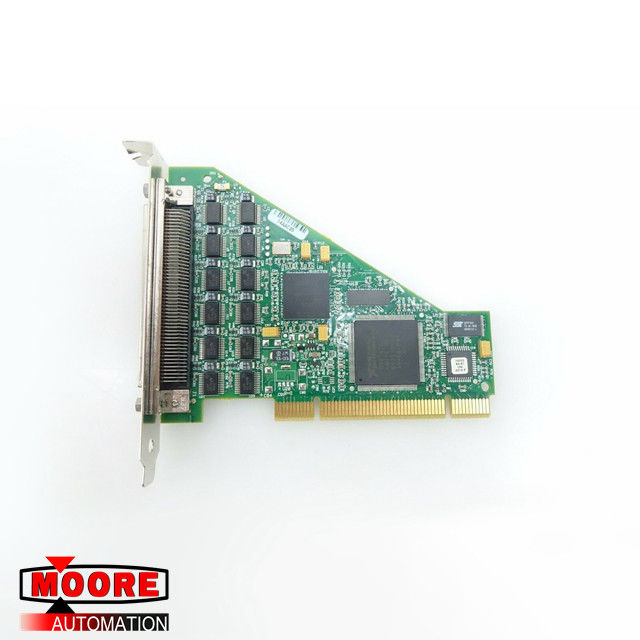

Relação do I/O do NI PCI-6509 Digitas
Tipo/fabricante | NI /CHINA |
Número da peça |
PCI-6509 |
Número da peça alternativa |
PCI-6509 |
Descrição | Relação do I/O de Digitas |
Dimennsions | 15.5cm x 9.2cm x 3.2cm |
Peso | 0.21kg |
Detalhes do produto
O NI 6509 caracteriza a filtração digital, estados de ligação inicial programáveis, detecção da mudança, e um temporizador de cão de guarda.
Filtração de Digitas
Você pode usar a opção de filtração digital disponível no NI 6509 para eliminar pulsos aleatórios em dados de entrada. Quando usada com detecção da mudança, a filtração digital pode igualmente reduzir o número de mudanças para examinar e processar.
Você pode configurar as linhas de entrada digital para passar através de um filtro digital e para controlar o intervalo cronometrando os usos do filtro. O filtro obstrui os pulsos que são mais curtos do que a metade do intervalo cronometrando especificado e passa os pulsos que são mais longos do que o intervalo especificado. os pulso-pulsos do Intermediário-comprimento mais por muito tempo do que a metade do intervalo mas de menos do que intervalo-podem ou não podem passar o filtro.
Você pode permitir a filtração digital em tantas como linhas de entrada como necessário para sua aplicação. Todas as linhas filtradas compartilham do mesmo intervalo cronometrando, que varia de 400 ns à Senhora 200 no NI PCI/PXI-6509. O PCIe-6509 apoia somente três intervalos cronometrando: 160 ns, Senhora 10,24, e Senhora 5,12.
Especificações
Exigências de poder
Seleccionar atual do ônibus durante a condição da nenhum-carga:
NI PCI/PXI-6509:
375 miliampères em +3,3 VDC, típico;
250 miliampères em +5 VDC, típico
PCIe-6509:
550 miliampères em +3,3 VDC, típico;
20 miliampères em +12 VDC, típico
Poder de +5 V disponível
no conector do I/O (pinos 49 e 99): +4,0 V a +5,25 V; 1A, máximo
I/O de Digitas
Número de canais: I/O 96
Compatibilidade: TTL Schmitt Trigger/CMOS, terra único-terminada provida
Poder-no estado: A entrada levantada ou para baixo (software-selecionável), output 1 ou 0
Transferências de dados: Interrupções, I/O programado
Conector do I/O: 100 séries SCSI da fêmea 0,050 do pino
Resistor da tração:
Levante o resistor 4,7 quilowatts, típicos
Resistor suspenso 47 quilowatts, típicos
Proteção da tensão de entrada: ±20 V em até dois pinos, máximo
