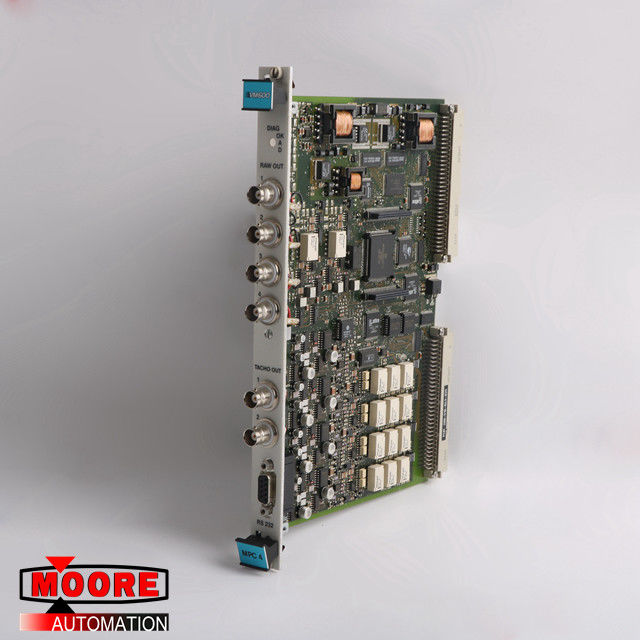

Cartão da proteção da maquinaria do MEDIDOR do VIBRO de VM600 MPC4 200-510-063-025

Cartão da proteção da maquinaria do MEDIDOR do VIBRO de VM600 MPC4 200-510-063-025

Detalhes do produto

O cartão da proteção da maquinaria MPC4 é o elemento central no sistema de proteção (MPS) da maquinaria da série VM600, de Meggitt que detecta a linha de produtos do vibro-Meter® dos sistemas. Este cartão muito versátil é capaz de medir e de monitorar até quatro entradas de sinal dinâmicas e até entradas de duas velocidades simultaneamente.

As entradas de sinal dinâmicas são inteiramente programáveis e podem aceitar os sinais que representam a aceleração, a velocidade e o deslocamento (proximidade), entre outros. O processamento a bordo do multi-canal permite a medida de vários parâmetros físicos, incluindo a vibração relativa e absoluta, o Smax, a excentricidade, a posição da pressão, a expansão do absolute e do alojamento do diferencial, o deslocamento e a pressão dinâmica.

O processamento de Digitas inclui a filtração digital, a integração ou a diferenciação (se for necessário), a correção (RMS, valor médio, pico verdadeiro ou pico-à-pico verdadeiro), a ordem que seguem (amplitude e fase) e a medida da diferença do transdutor-alvo.

CARACTERÍSTICAS

Da linha de produtos do vibro-Meter®

Cartão continuamente em linha da proteção da maquinaria

Medida e monitoração do tempo real usando técnicas avançadas de DSP

4 entradas de sinal dinâmicas e 2 entradas do tacômetro (velocidade), tudo individualmente programável

Filtros de faixa larga e de faixa estreita programáveis

Monitoração simultânea da amplitude e da fase no modo de seguimento de ordem

Pontos ajustados programáveis do alerta, do perigo e da APROVAÇÃO

Níveis adaptáveis do alerta e do perigo

Conectores do painel frontal BNC para a análise fácil de sinais crus

estado e alarmes da mostra de 7 diodos emissores de luz do painel frontal

Fonte de alimentação integrada para muitas partes frontais do vibrómetro, incluindo acelerômetros do ICP e

sistemas da proximidade

Inserção e remoção vivas dos cartões

Disponível no ‘padrão’, ‘em versões separadas dos circuitos’ e da ‘segurança’ (SIL)

ESPECIFICAÇÕES

Número de entradas: 4 pelo cartão MPC4

Escala da C.C.: 0 a +20 V ou 0 a −20 V

Escala da C.A.: ±10 V (máximo)

Escala da tensão de modo comum: −50 a +50 V

CMRR: DB >60 em 50 hertz

Interferência: DB −72

Impedância da entrada: kΩ 200

Escala atual da entrada

Sinais da C.C.: 0 a 25 miliampères; Sinais da C.A.: ±8 miliampère (máximo)

Faixa de frequência análoga da C.A.

(sem integração): 0,1 hertz a 10 quilohertz

Faixa de frequência análoga da C.A. (com integração): 2,5 hertz a 10 quilohertz

Faixa de frequência análoga para a taxa de transferência a outros cartões e saídas protegidas da C.A.: C.C. a 60 quilohertz (DB −3)

Resistor de medição atual: Ω 324,5
