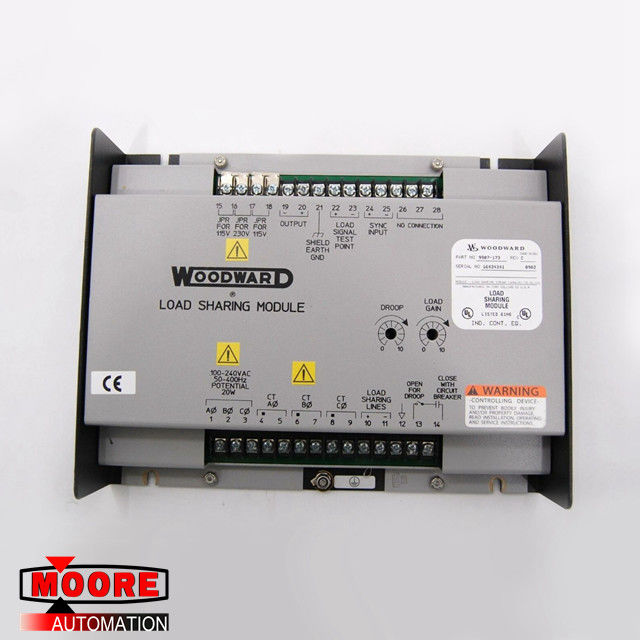

Rev C do módulo da partilha de carga de WOODWARD 9907-173

Rev C do módulo da partilha de carga de WOODWARD 9907-173

Detalhes do produto

Woodward faz modelos de seu módulo da partilha de carga para o uso com os motores equipados com os controles de velocidade que aceitam uma entrada do ajuste da velocidade de ±3 VDC, uns 0,5 a 4,5 VDC da entrada, ou um PWM (pulso-largura-modulado) entrado. O módulo da partilha de carga permite o uso de acessórios da produção de eletricidade de Woodward e permite a partilha de carga entre os motores equipados com os controles de velocidade que não são fabricados por Woodward e por controlado de motores com controles eletrônicos de Woodward, ou os controles usando outros módulos da partilha de carga de Woodward.

O módulo da partilha de carga fornece a capacidade departilha isocrônica e da inclinação para os motores em aplicações do grupo de gerador. O equipamento adicional no sistema de controlo pode incluir o sincronizador de Woodward SPM-A, o sincronizador de SPM-D, o controle de carga automático (AGLC) do gerador, e transferência do poder e o controle de carga automáticos (APTL).

Fonte de alimentação:

A C.C. modela 18-32 VDC, aproximadamente 5 W.

A C.A. modela a ligação em ponte selecionável para 95-130 ou 190-260 VAC fase à fase, 50-400 hertz, aproximadamente 10 W.

Entradas:

entradas da pinta da 3-fase: 95-130 ou 190-260 VAC fase à fase, 50-400 hertz. A carga da entrada da pinta é 1,6 W pela fase em 240 VAC, 0,4 W pela fase no vácuo 120.

entradas do CT da 3-fase: 3-7 arma-se na carga máxima, carga da entrada do CT na carga máxima é 0,1 VA pela fase.

Entrada da partilha de carga: 0-3 VDC na impedância 25k no modo isocrônico, circuito aberto no modo da inclinação.

Sincronização entrada: Compatível com o sincronizador opcional de Woodward SPM-A.

Guarnição da velocidade: Permite o ajuste manual do nível de saída com um potenciômetro externo do kA 10 (não disponível na número da peça 9907-173).

Interruptor da inclinação: O interruptor externo da inclinação deve ser prendido em série com o contato auxiliar do interruptor. O modo da inclinação é selecionado quando o interruptor da inclinação ou o interruptor auxiliar estão aberto.

Saídas:

Sinal da carga: Sinal da C.C. proporcional à corrente real total detectada pelo módulo da partilha de carga.

Usado para ajustar o ganho da carga.

Saída ao controle de velocidade: um analógico de +0,5 a +4,5 VDC, um analógico de ±3 VDC, ou um PWM, segundo o modelo.

Ajustes

Inclinação: Prevê a redução da saída entre a nenhum-carga e as condições da carga máxima.

Ganho da carga: Fornece o ajuste da carga em um gerador individual quando dois ou mais geradores são paralelizados. Adjusts especificou a condição da carga máxima de 3 a 7 braços.
