Montagem (traseira) da parede da cremalheira do entalhe de IC698CHS017 GE RX7i 17

Montagem (traseira) da parede da cremalheira do entalhe de IC698CHS017 GE RX7i 17

O ⇒ clica aqui para o bom preço IC698CHS017

Contacte-nos

E-mail: miya@mvme.cn (CLIQUE)

QQ: 2851195450

Telefone: 86-18020776792(CLIQUE)

Skype: miyazheng520 (CLIQUE)

Detalhes do produto

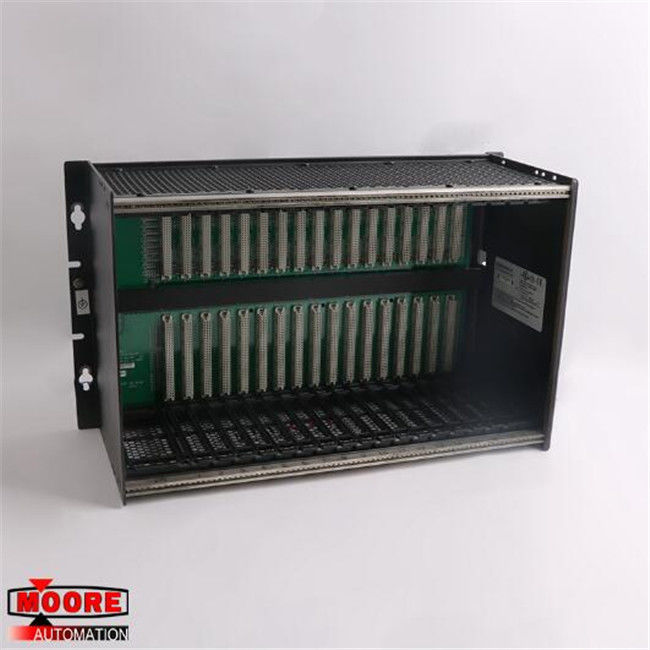

O IC698CHS017 é um entalhe 17, uma parte dianteira e uma cremalheira montada na retaguarda capazes de apoiar os módulos da série 90-70, do VME, e do RX7i. Os conectores do módulo na placa traseira da cremalheira são espaçados 0,8 polegadas (20,3 milímetros) distante e são compatíveis com única largura e os módulos dobro da largura. O entalhe zero da cremalheira guarda a fonte da alimentação da unidade, e o entalhe um da cremalheira guarda o processador central da unidade. Todos entalhes restantes estão disponíveis para toda a mistura dos módulos.

O IC698CHS017 é considerado “uma cremalheira do equipamento aberto”; consequentemente, deve ser instalado pelo menos em um encasement da proteção IP54. Esta cremalheira tem 11,15 polegadas de altura (283 milímetros), 19 polegadas de largura (483 milímetros), e 7,5 polegadas profunda (190 milímetros). Nove polegadas (23 cm) do espaço são exigidas para instalar um fã entre cremalheiras. Nota: Um ventilador de refrigeração é exigido se determinados módulos são instalados na cremalheira, e cada fã está projetado para uma fonte de energia diferente.

As ligações em ponte e os interruptores de MERGULHO não são precisados para os módulos de endereçamento; em lugar de, o entalhe dos apoios de cremalheira que detecta para os módulos do I/O. Prover do ponto do módulo de entrada/saída é realizado através do software do Colaborador-PLC da lógica da edição da máquina de CIMPLICITY. A interrupção reconhece sinais assim como os sinais da concessão do ônibus são conectados automaticamente junto em uma configuração da corrente de margarida. As fontes da alimentação CA de RX7i são apoiadas pelo IC698CHS017 com a capacidade para sustentar mesmo umas correntes mais altas. Os conectores J2 na placa traseira da cremalheira apoiam 64 bocados por velocidades de transferência do ciclo VME.

RX7i e as séries 90-70 módulos têm opções diferentes para aterrar do protetor. Para dispositivos de RX7i, as placas dianteiras do metal de cada módulo devem firmemente ser unidas ao encasement. Para a série 90-70 módulos, um grampo à terra incorporado farão o contato com o encasement quando instalados. Para conectar a cremalheira à terra, use 3,33 mm^2) um fio Calibre de diâmetro de fios #12 (com uma arruela da porca e da estrela para conectar os parafusos prisioneiros à terra lado-montados à terra da terra.

Nosso serviço

novo completo de 100% - selo original da fábrica

Garantia: 12 meses

Pacote: Embalagem original com caixas

Prazo de entrega: Enviado em 3 dias após o pagamento
