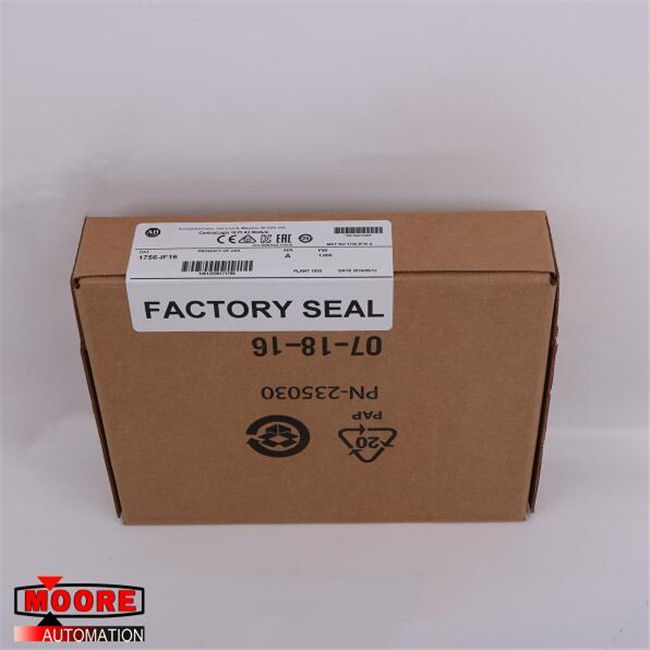

1756-IF16 1756IF16 AB AB Não-isolou o módulo da corrente do analógico/I/O da tensão

1756-IF16 1756IF16 AB AB Não-isolou o módulo da corrente do analógico/I/O da tensão

O ⇒ clica aqui para o bom preço 1756-IF16

Contacte-nos

E-mail: miya@mvme.cn (CLIQUE)

QQ: 2851195450

Telefone: 86-18020776792(CLIQUE)

Skype: miyazheng520 (CLIQUE)

Detalhes do produto

O AB 1756-IF16 é um módulo não-isolado da corrente do analógico/I/O da tensão. A fim conectar a um chassi de ControlLogix, exige um RTB, ou um alojamento removível do bloco de terminais, do 1756-TBS6H ou de 1756-TBCH. Este módulo de entrada tem 16 pontos disponíveis. Estes pontos permitem que os usuários prendam o módulo em maneiras diferentes, ao contrário de outros módulos. O 1756-IF16 pode ser prendido usando três métodos diferentes, segundo as exigências do usuário e de aplicação: fiação único-terminada, fiação diferencial, e fiação diferencial do modo de alta velocidade. O método prendendo único-terminado é o melhor quando todos os dispositivos de entrada são amarrados a um terreno comum. Isto é comparando um lado da entrada de sinal à terra de sinal para obter a diferença, que é usada então pelo módulo em gerar dados digitais para o controlador. 16 fiações único-terminadas podem ser feitas. Quando as aplicações não têm um terreno comum nem podem ter pares separados do sinal, usar o método prendendo diferencial está recomendada. Este método prendendo é igualmente para os ambientes onde uma imunidade de ruído melhorada é necessário. Os canais em um modo diferencial não são isolados completamente de se.

Um canal pode afetar a leitura de um outro canal se os sinais de entrada diferenciais múltiplos têm referências comuns da tensão diferente. Quando isto acontece, os usuários devem prender a entrada nos módulos diferentes ou substituir o módulo não-isolado com um módulo de entrada isolado. 8 conexões são permitidas neste modo. Ultimamente, o método diferencial da fiação do modo de alta velocidade permite as atualizações possíveis as mais rápidas dos dados. Contudo, determinadas circunstâncias são exigidas para que os usuários possam usar o modo de alta velocidade. Primeiramente, usa o método diferencial da fiação. Em segundo, quando neste modo somente um de cada quatro canais no módulo puder ser usado. O consumo de potência do módulo 1756-IF16 é 2,3 watts e tem um poder total da placa traseira de 2,33 watts. A escala da entrada é ± 10 volts, 0 a 10 volts, 0 a 5 volts, ou 0 a 20 miliampères. A tração atual deste módulo em 5,1 volts é 150 miliampères, ou é 65 miliampères em 24 volts. A tensão e as avaliações atuais da placa traseira são 5,1 volts de C.C., 150 miliampères no máximo, e 24 volts de C.C. 65 miliampères no máximo. A escala atual da entrada é 4 a 20 miliampères e a escala de tensão de entrada é -10 a 10 volts e limitado a 100VA. A dissipação de poder da tensão é ao redor 2,3 watts e a dissipação de poder atual é 3,9 watts. A dissipação térmica para a tensão é 7,84 BTU/hour e 13,3 BTU/hour para atual. Igualmente tem uma proteção máxima da sobretensão de 30 volts de C.C. (tensão) e de 8 volts de C.C. (atual).
