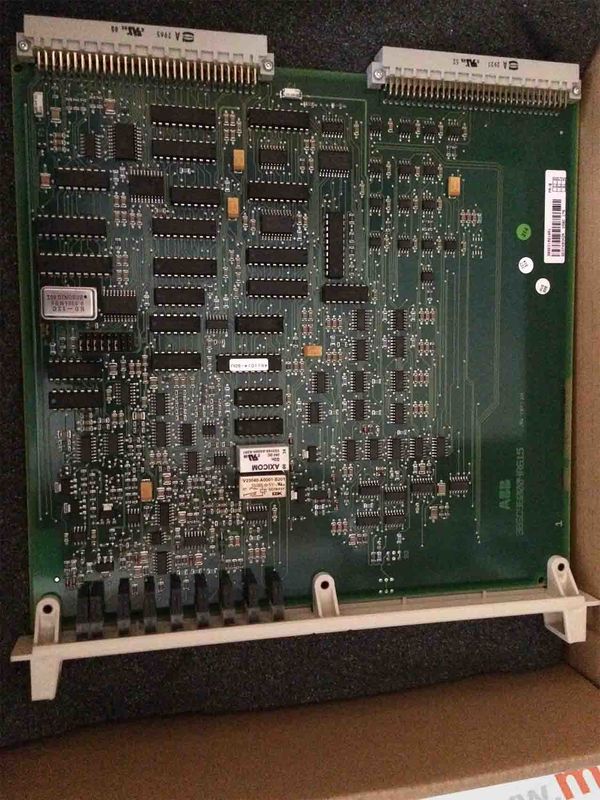

Da placa remota do I/O do módulo DSQC239 YB560103-CH ABB DSQC239 de ABB confiança alta

Da placa remota do I/O do módulo DSQC239 YB560103-CH ABB DSQC239 de ABB confiança alta

Descrição do produto:

Para a configuração, ambas as entradas devem ser configuradas para o modo de funcionamento desejado, consideram Fig. 4-18 da tabela de configuração. O valor medido é calculado pela subtração. O valor do canal com o endereço mais baixo é subtraído do valor do canal com o endereço mais alto. O valor medido convertido está disponível no endereço impar (por exemplo EW 6,01). Importante: A escala de tensão de entrada comum do modo iguala a escala de medição do monocanal. Isto é que os sinais, relacionados a AGND, nas duas entradas envolvidas não devem exceder esta escala de medição.

Recomendação do produto relacionado:

O caráter do produto:

Quando os termômetros de resistência são usados, uma corrente constante deve correr através do resistor de medição a fim criar a queda de tensão necessária para a avaliação. Com esta finalidade, a unidade básica 07 KT 94 fornece um dissipador atual constante, que seja multiplexado aos 8 canais análogos. A seguinte figura mostra a conexão de termômetros de resistência Pt100 em uma configuração de 2 fios. tem que ser bipolar medido a fim compensar erros de medição. Adicionalmente, em caso da configuração do singlepole, AGND1 seria conectado diretamente ao potencial remoto da terra. Isto causaria laços do enterramento inadmissable (e possivelmente perigoso). Em todas as configurações que usam entradas do diferencial duas entradas análogas adjacentes pertencem junto (por exemplo EW 6,00 e EW 6,01).

O uso do produto:
