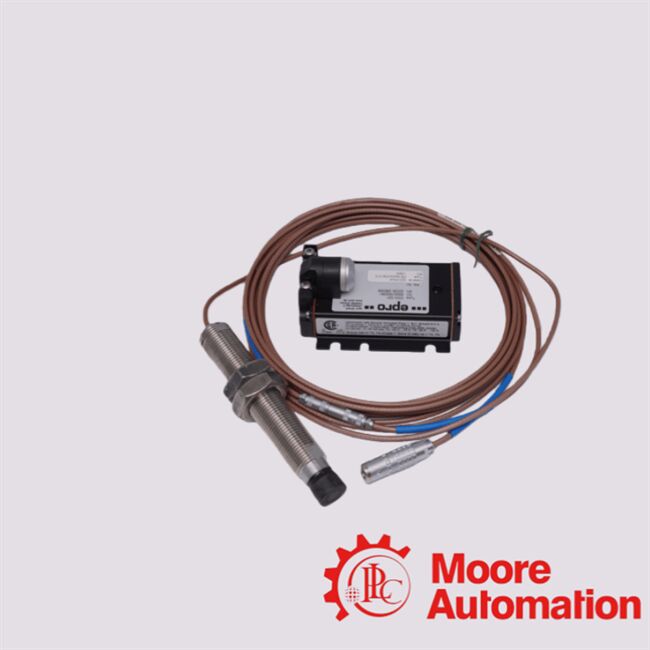

PR6424/014-140 CON021 Sensor de corrente Emerson Eddy

O sensor PR6424 é um transdutor de deslocamento (proximidade) sem contacto de turbilhão de corrente, construído para máquinas rotativas industriais pesadas (turbinas a vapor/gás/hidroturbinas,

compressores, bombas, ventiladores, caixas de engrenagens, etc.) onde a medição precisa do deslocamento do eixo, vibração, excentricidade, movimento axial/radial ou espaçamento

Quando utilizado em conjunto com o conversor de sinal CON021, o sistema torna-se uma cadeia de medição completa: o sinal de corrente de redemoinhos bruto proveniente de

a sonda é condicionada, linearizada e produz um sinal analógico utilizável (voltagem ou corrente) que pode ser alimentado pelo monitoramento, controlo ou DCS/PLC

sistemas.Em resumo: o PR6424 + CON021 fornece uma solução de medição de alta precisão, robusta e sem contacto

Equipamento rotativo, adequado tanto para a monitorização estática (posição/espaço livre) como dinâmica (vibração/movimento).

Amplitude de 0 a 1000 μm (0 a 1 mm) para vibração / deslocamento dinâmico

Notas de instalação e segurança

Baseado no guia geral de instalação da série PR642x e na documentação do conversor CON021.Requisito de medição sem contacto: A ponta do sensor deve estar virada para o eixo rotativo (ou para a superfície alvo) mantendo uma lacuna de ar específica (para o PR6424 nominal ~ 2,7 mm).Não, não.Toque no eixo

• Utilização de um conversor/condicionador de sinal adequado: A saída do sensor PR6424 em bruto requer que o conversor CON021 (ou compatível) produza um sinal analógico utilizável. Sem tal conversor, o sensor sozinho não dá uma medição calibrada.

• Instalação e alinhamento mecânicos: O sensor deve ser montado de forma rígida, normalmente com um fio de montagem adequado (por exemplo, fio de manga M18 × 1).5 ou 3/4‐16 UNF por matriz de ordem) e um suporte seguro para evitar o movimento ou vibração da caixa da sonda independente do eixo.

• Gestão dos cabos e protecção do ambiente: Utilize um tipo de cabo especificado (PTFE ou blindado), respeite o raio mínimo de curvatura do cabo ao encaminhá-lo, evite curvas agudas ou tensões mecânicas.

• Calibração e regulação da lacuna de ar: Após a instalação, calibrar e definir a referência de deslocamento/posição de 0°.Deve recalibrar caso contrário as leituras poderão desviar ou ser imprecisas.

• Limitações ambientais e operacionais: Assegurar que a temperatura de funcionamento, a pressão, o choque/vibração mecânica e o material alvo cumprem as especificações.Verificar que a variante escolhida (cabeça, cabo, casa) é classificada adequadamente.

• Certificação de conformidade e segurança (se utilizada em ambientes perigosos/explosivos): Se pretende utilizar o sensor + conversor em zonas de risco, certifique-se de que toda a cadeia de medição (sensor + conversor + qualquer barreira) está certificada (por exemplo:para o ambiente específico e a classe de temperaturaA documentação relativa ao PR6424 indica o apoio à instalação à prova de explosão quando correctamente configurada.
