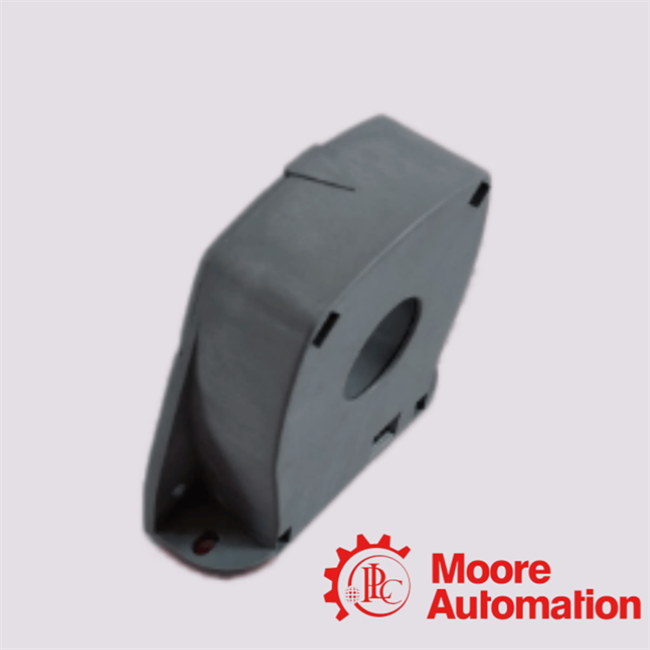

CSNK500M-600 HONEYWELL Transdutor de corrente de circuito fechado

CSNK500M-600é um transdutor de corrente de precisão de circuito fechado (fluxo zero) da série CSN da Honeywell, projetado para medição galvanicamente isolada de alta precisão de correntes CA, CC e de impulso em sistemas eletrônicos de potência e sistemas de energia industriais.Ele é projetado em torno de uma arquitetura de feedback de compensação magnética, onde o fluxo do núcleo é continuamente levado a zero, garantindo um desempenho de detecção de corrente altamente linear e estável à deriva.

❓ 1. Qual princípio de feedback eletromagnético rege a arquitetura operacional doCSNK500M-600transdutor de corrente de circuito fechado?

OCSNK500M-600opera com base no princípio de compensação de circuito fechado de fluxo zero (equilíbrio nulo), onde um enrolamento de compensação secundário cancela ativamente o fluxo magnético gerado pelo condutor primário, garantindo proporcionalidade linear entre a corrente medida e a corrente de feedback.

❓ 2. Como funciona oCSNK500M-600implementar detecção de corrente isolada galvanicamente de alta precisão sob regimes CA, CC e de impulso?

O CSNK500M-600utiliza elementos sensores de efeito Hall ou magnetorresistivos combinados com compensação magnética de circuito fechado, permitindo medição precisa de correntes de impulso CA, CC e transitórias, mantendo o isolamento galvânico entre os circuitos primário e secundário.

❓ 3. Qual é a corrente nominal nominal e a faixa dinâmica de detecção estendida doCSNK500M-600em condições de operação industrial?

O CSNK500M-600é normalmente especificado com uma corrente primária nominal de 500 A, ao mesmo tempo em que suporta uma faixa de medição estendida de aproximadamente ±1.200 A a ±1.275 A, dependendo da configuração e do envelope de tolerância de sobrecarga.

❓ 4. Como funciona oCSNK500M-600manter resposta transitória de submicrossegundos em ambientes eletrônicos de potência de alta frequência?

O CSNK500M-600atinge tempo de resposta <1 µs por meio de um design de núcleo magnético fortemente acoplado e controle de loop de feedback de alta largura de banda, garantindo rápida compensação de fluxo e atraso de fase mínimo em formas de onda de corrente dinâmica.

❓ 5. Qual classe de precisão metrológica e desempenho de linearidade podem ser esperados doCSNK500M-600transdutor?

O CSNK500M-600 normalmente oferece precisão de medição de ± 0,5%, obtida por meio de bobinas de compensação secundária enroladas com precisão e regulação de fluxo estabilizado ou de feedback Hall, garantindo alta linearidade em toda a sua faixa operacional dinâmica.
