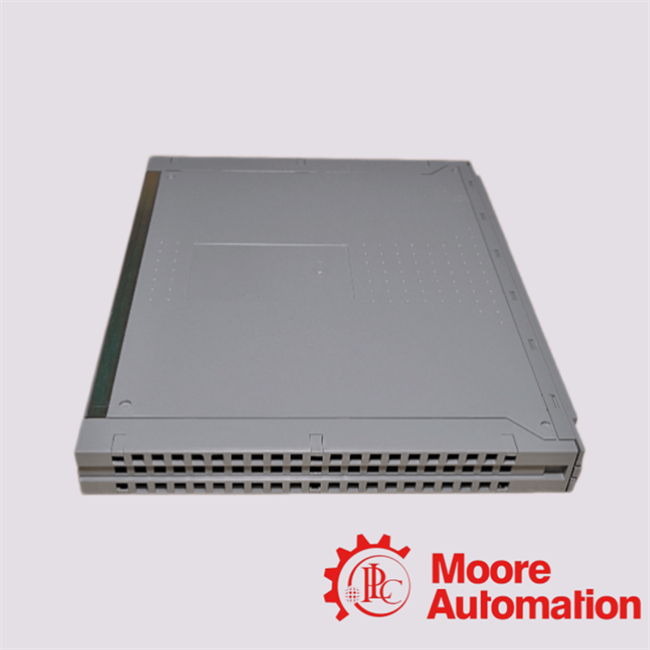

T7310 Módulo transceptor de E/S triplex ICS tolerante a falhas

O ICS TriplexT7310é um módulo transceptor de E/S tolerante a falhas projetado para uso em sistemas instrumentados de segurança Trusted® Triple Modular Redundant (TMR) desenvolvidos pela ICS Triplex (Rockwell Automation). Ele funciona como uma camada de interface de comunicação crítica entre os módulos do processador do controlador e os módulos de E/S distribuída em arquiteturas de automação industrial de alta integridade.

No âmbito do TMR, o T7310fornece uma das três pernas de comunicação redundantes em cada chassi de E/S, garantindo troca de dados contínua e determinística, mesmo na presença de falhas de hardware únicas ou múltiplas. Essa arquitetura é fundamental para manter o alto desempenho do Nível de Integridade de Segurança (SIL) em ambientes de missão crítica, como petróleo e gás, geração de energia, processamento petroquímico e sistemas de automação nuclear.

Q1: Qual é a topologia de comunicação redundante modular tripla implementada dentro doT7310em ICS Arquiteturas de controle de segurança confiáveis?

UM:
O T7310é um módulo transceptor de E/S tolerante a falhas projetado para uso em sistemas ICS Triplex Trusted® TMR (Triple Modular Redundant). Ele forma um dos três canais de comunicação redundantes por chassi de E/S, garantindo que mesmo se um ou dois módulos falharem, o T7310A arquitetura Safetybus baseada em segurança mantém comunicação determinística ininterrupta entre o controlador e os subsistemas de E/S de campo.

P2: Como é que oT7310implementar a propagação de sinal determinística baseada em Safetybus entre módulos processadores e módulos de E/S distribuída?

UM:
OT7310funciona como um gateway de comunicação entre os módulos de processador do chassi do controlador e os módulos de campo do chassi de E/S. Ele transmite e recebe comandos de E/S por meio de um backplane Safetybus triplicado e uma estrutura de barramento externo, garantindo que todas as transações de E/S sejam validadas, armazenadas em buffer e verificadas de forma redundante quanto à consistência antes da execução.

Q3: De que maneira oT7310manter a integridade do sistema por meio de diagnósticos de loopback e protocolos de autoverificação contínua?

UM:
O T7310incorpora rotinas de teste de loopback automático iniciadas pelos módulos de processador do controlador. Esses diagnósticos validam continuamente a integridade da comunicação, detectam falhas latentes e confirmam o status de integridade do módulo. Qualquer desvio detectado aciona uma indicação do estado de falha e uma propagação de alarme no nível do sistema, garantindo a detecção precoce de falhas em ambientes críticos para a segurança.

Q4: Qual é o papel doT7310na manutenção do comportamento operacional de falha sob condições de falha parcial do subsistema?

UM:
Dentro doT7310arquitetura triplamente redundante, a continuidade do sistema é preservada mesmo se um único módulo falhar. CadaT7310lida de forma independente com um canal de comunicação, e os módulos restantes votam e reconciliam a integridade dos dados, permitindo que o sistema permaneça operacional em condições degradadas, mas seguras – este é um princípio fundamental da filosofia de projeto operacional contra falhas.

P5: Como é que oT7310gerencia o endereçamento de E/S no nível do chassi e o roteamento de comandos no backplane do sistema confiável?

UM:
OT7310lê os códigos de identificação do chassi de E/S dos comandos de entrada do controlador e os compara com os switches de configuração de endereço de hardware. Somente comandos validados e endereçados corretamente são roteados através do backplane Safetybus para os módulos de E/S correspondentes, garantindo roteamento determinístico rigoroso e eliminação da propagação de sinais mal endereçados.
