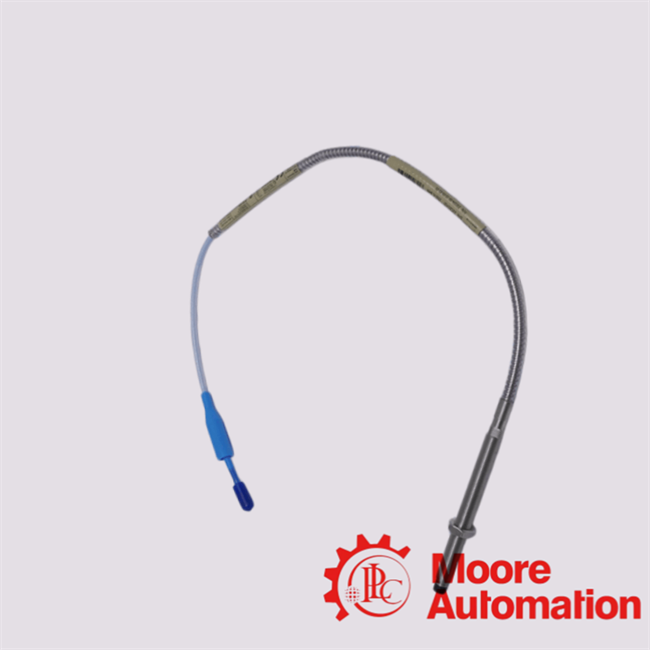

330104-00-10-05-01-BR Sondas de proximidade Bently Nevada
Descrição
O330104-00-10-05-01-BRAs sondas de proximidade Bently Nevada fazem parte do sistema transdutor de proximidade de correntes parasitas Bently Nevada 3300 XL de 8 mm, projetado para medição sem contato de vibração, deslocamento e posição de eixos de máquinas rotativas. Essas sondas operam como o elemento de detecção primário em uma cadeia de medição de três componentes (sonda + cabo de extensão + sensor Proximitor®), permitindo o monitoramento de alta precisão de turbomáquinas críticas, como turbinas a gás, turbinas a vapor, compressores e bombas.330104-00-10-05-01-BRAs sondas de proximidade Bently Nevada são projetadas para fornecer desempenho estável em ambientes industriais agressivos onde estão presentes altas temperaturas, vibrações, contaminação por óleo e interferência eletromagnética.
Dados Técnicos
| 1. Informações Gerais do Sistema |
- Fabricante: Bently Nevada (Baker Hughes)
- Série: Sistema de sonda de proximidade 3300 XL 8 mm
- Modelo: 330104-00-10-05-01-BR
- Tipo: Sonda de proximidade por correntes parasitas (sensor de deslocamento sem contato)
- Princípio de medição: indução eletromagnética de corrente parasita
|
| 2. Capacidades de medição funcional |
As sondas de proximidade Bently Nevada 330104-00-10-05-01-BR são projetadas para:
- Medição de vibração radial do eixo
- Monitoramento da posição axial (impulso)
- Excentricidade do eixo e detecção de desvio
- Análise de deslocamento dinâmico de máquinas
- Monitoramento da folga do rotor ao rolamento
|
| 3. Características elétricas e de sinal |
O comportamento elétrico típico da sonda 3300 XL inclui:
- Tipo de saída: sinal de tensão analógico de corrente parasita (via sistema Proximitor)
- Formato do sinal: Tensão de polarização CC negativa proporcional à distância do intervalo
- Resposta de frequência: faixa DC a alta kHz (dependente do sistema)
- Sensibilidade: Normalmente calibrado para 7,87 V/mm (sistema padrão de 200 mV/mil com driver)
- Faixa de linearidade: Definida pelo diâmetro da sonda e material alvo
|
| 4. Construção Física |
- Material da ponta da sonda: Aço inoxidável de alta qualidade
- Carcaça: Liga metálica resistente à corrosão
- Tipo de cabo: Cabo blindado coaxial ou triaxial (depende do sistema)
- Conector: conector miniatura estilo ClickLoc (interface padrão 3300 XL)
- Diâmetro da sonda: geometria do sensor de classe de 8 mm
|
Perguntas frequentes sobre engenharia avançada
Q1: Qual é o princípio fundamental de transdução que rege o330104-00-10-05-01-BRSondas de proximidade Bently Nevada em sistemas de medição de vibração de máquinas rotativas?
R: O 330104-00-10-05-01-BRAs sondas de proximidade Bently Nevada operam com base na indução eletromagnética por correntes parasitas, onde oscilações de alta frequência na bobina da sonda geram um campo magnético que é modulado pela superfície condutora do alvo, permitindo a medição de deslocamento sem contato de eixos rotativos.
P2: Como é que o330104-00-10-05-01-BRAs sondas de proximidade Bently Nevada implementam transdução de deslocamento sem contato para vibração do eixo e monitoramento de posição?
R: O 330104-00-10-05-01-BRAs sondas de proximidade Bently Nevada utilizam um mecanismo de acoplamento de corrente parasita de precisão para converter alterações em microescala na proximidade do eixo em sinais de tensão proporcionais, permitindo monitoramento de alta resolução da posição axial, vibração radial e desvio dinâmico.
Q3: Qual é a característica de calibração metrológica do330104-00-10-05-01-BRSondas de proximidade Bently Nevada em termos de conversão de deslocamento linear?
R: O330104-00-10-05-01-BRAs sondas de proximidade Bently Nevada são normalmente calibradas para uma curva de sensibilidade linear padronizada (geralmente na faixa de ~200 mV/mil ou 7,87 V/mm de escala do sistema, dependendo da configuração do driver), garantindo a conversão determinística entre a saída de tensão e o deslocamento mecânico.
Q4: Como é que o330104-00-10-05-01-BRAs sondas de proximidade Bently Nevada garantem a estabilidade do sinal em ambientes de turbina de alta temperatura e alta vibração?
R: O 330104-00-10-05-01-BRAs sondas de proximidade Bently Nevada mantêm a estabilidade do sinal por meio de encapsulamento robusto da bobina da sonda, materiais de isolamento resistentes a altas temperaturas e características de calibração termicamente estáveis, permitindo operação confiável em ambientes industriais severos, como turbinas a gás e a vapor.
Q5: Quais recursos de projeto de engenharia mecânica e de materiais estão integrados ao330104-00-10-05-01-BRSondas de proximidade Bently Nevada para durabilidade industrial?
R: Oe330104-00-10-05-01-BRAs sondas de proximidade Bently Nevada normalmente empregam invólucros de sonda de aço inoxidável e sistemas de isolamento quimicamente resistentes, projetados para suportar estresse mecânico, atmosferas corrosivas e exposição de longo prazo a ambientes de turbinas lubrificadas.
