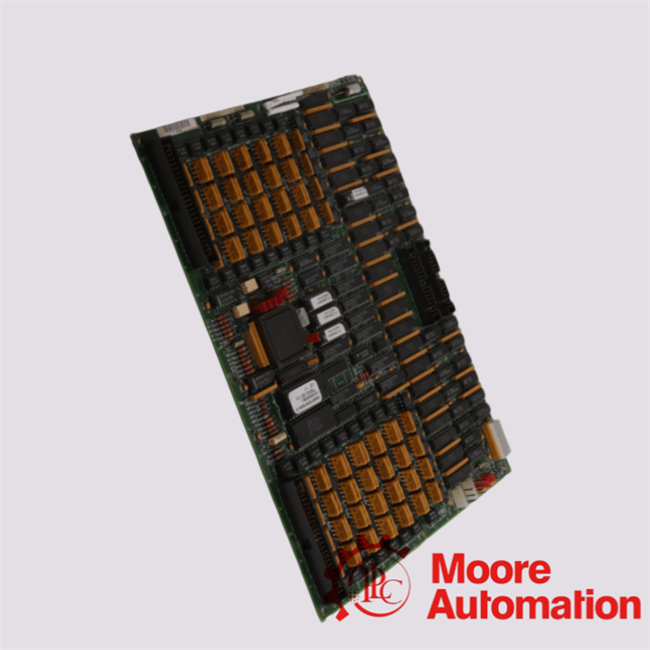

DS215TCCAG1BZZ01A DS200TCCAG1BAA General Electric Comum Analogue I/O Board

Name: DS215TCCAG1BZZ01A DS200TCCAG1BAA General Electric Comum Analogue I/O Board
Brand: MOORE AUTOMATION LIMITED
SKU: DS215TCCAG1BZZ01A DS200TCCAG1BAA
Availability: InStock

Detalhes do produto:

Lugar de origem:	EUA
Marca:	General Electric
Certificação:	CO.CQ
Número do modelo:	DS215TCCAG1BZZ01A DS200TCCAG1BAA

Informações detalhadas

Lugar de origem:

EUA

Marca:

General Electric

Certificação:

CO.CQ

Número do modelo:

DS215TCCAG1BZZ01A DS200TCCAG1BAA

Altitude operacional::

até 3000 medidores.

Peso::

0,6kg

Dimensões estimadas de envio::

28x21,4x2,5cm

País de origem::

EUA

Local de embarque::

Xiamen, Fujian, China

Destacar:

High Light

Destacar:

1Arquitetura de terminação de sinal de alta integridade

2Imunidade acústica industrial

3Condicionamento de sinal analógico de precisão

Informações de negociação

Quantidade de ordem mínima:

Preço:

inquiries

Detalhes da embalagem:

novo e original com lacrado de fábrica

Tempo de entrega:

2-3 dias úteis

Termos de pagamento:

T/T

Habilidade da fonte:

10 peças por dia

Descrição do produto

DS215TCCAG1BZZ01A DS200TCCAG1BAA General Electric Comum Analogue I/O Board

Visão geral do produto

A General Electric DS215TCCAG1BZZ01A DS200TCCAG1BAA serve como uma placa de entrada/saída analógica central dentro das plataformas de controle industrial da GE.desempenha um papel importante no tratamento da troca de sinais analógicos entre dispositivos de campo e o sistema de controleA placa suporta uma operação estável com uma fonte de alimentação de corrente contínua de 24 V, mantendo o consumo total de energia abaixo de 5 W, tornando-a adequada para a operação industrial contínua.

Construído para ambientes de automação exigentes, o DS215TCCAG1BZZ01A DS200TCCAG1BAA incorpora conversão digital-análogo de 12 bits e 16 bits de alta precisão com uma precisão de 0,1% da escala completa.A placa também possui 1500 V rms tensão de isolamento, ajudando a proteger a integridade do sinal e a melhorar a fiabilidade do sistema em ambientes eletricamente ruidosos.A comunicação RS-485 integrada e o ônibus COREBUS 3PL dedicado permitem uma troca eficiente de dados dentro da arquitetura de controle.

O desenho industrial suporta a operação numa gama de temperaturas de -20°C a +60°C e condições de armazenagem de -40°C a +85°C.Com uma tolerância relativa de umidade de 5% a 95%, não condensante e capacidade de altitude de operação de até 3000 metros, a placa é adequada para o controlo de turbinas, sistemas de accionamento e outras instalações de automação industrial onde é necessária uma gestão de sinal analógico fiável.

Características fundamentais

Suporta a conversão digital em analógico de 12 bits e 16 bits com precisão em escala total de 0,1% para um desempenho de controle confiável
Dispõe tanto de conectividade RS-485 quanto do bus 3PL COREBUS dedicado para uma troca de dados eficiente a nível do sistema
Projetados para funcionar em temperaturas de -20°C a +60°C, humidade até 95% não condensante e elevações de até 3000 metros

Especificações técnicas

Fabricante	General Electric
Número da parte	A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de decisão relativa à aplicação do presente regulamento.
Família de produtos	Equipamento de condução GE Mark V/VI
Tipo de produto	Tabela de E/S analógica comum
Resíduos	1
Tensão de funcionamento	24 V DC
Consumo total de energia	Menos de 5 W
Voltagem de isolamento	1500 V rms
Precisão de conversão	Conversão digital-análogo de alta precisão de 12 bits/16 bits (0,1% FS)
Interface de comunicação	Interface RS-485 integrada e barramento 3PL COREBUS dedicado
Temperatura de funcionamento	-20°C a +60°C
Temperatura de armazenamento	-40°C a +85°C
Umidade relativa	5% a 95% (não condensado)

Perguntas frequentes técnicas

Qual é o papel funcional e a arquitetura de condicionamento do sinal dos sistemas DS215TCCAG1BZZ01A e DS200TCCAG1BAA no sistema de controlo de turbinas GE Mark V?

Os módulos DS215TCCAG1BZZ01A e DS200TCCAG1BAA são módulos de interface Turbine Control Core (TCC) utilizados na plataforma de controle GE Mark V. Funcionam como cartões de interface de condicionamento e terminação de sinal,fornecer um encaminhamento estruturado de sinais analógicos e discretos entre a instrumentação de campo e os processadores de controlo Mark V.

Como os DS215TCCAG1BZZ01A e DS200TCCAG1BAA implementam a terminação do sinal de campo e o condicionamento analógico para os circuitos de controlo da turbina?

Os DS215TCCAG1BZZ01A e DS200TCCAG1BAA realizam terminação e filtragem de sinais de precisão, suportando o condicionamento de entrada e saída para termopares, RTDs e sinais analógicos de processo.Eles garantem que os sinais de campo brutos são convertidos em estável, entradas elétricas com redução de ruído adequadas ao processamento do sistema de controlo.

Qual é a relação entre o DS215TCCAG1BZZ01A e o DS200TCCAG1BAA em termos de compatibilidade de revisão de hardware e intercambiabilidade do sistema?

O DS215TCCAG1BZZ01A e o DS200TCCAG1BAA pertencem à mesma família de cartões TCC funcionais na arquitetura Mark V, com diferenças tipicamente relacionadas com o nível de revisão do hardware,Configuração do conector, ou compatibilidade de mapeamento de firmware. Eles são usados em sistemas de controle de turbinas onde a compatibilidade com versões anteriores e a substituição do ciclo de vida são necessárias.

Como interagem os DS215TCCAG1BZZ01A e DS200TCCAG1BAA com os módulos de entrada/saída do controlador Mark V e do processador?

Estes módulos interagem através do conjunto de terminação de plano de fundo ou do nível do gabinete Mark V, permitindo a transferência estruturada de sinal para o processador e os módulos de controle de E/S.Funcionam como nós de agregação de sinal front-end entre cablagem de campo e camadas de execução de lógica de controle.

Que tipos de sinais industriais são processados pelo DS215TCCAG1BZZ01A e pelo DS200TCCAG1BAA em aplicações de controlo de turbinas?

Os DS215TCCAG1BZZ01A e DS200TCCAG1BAA são concebidos para lidar com entradas de termocouple para monitorização de temperatura, detecção de temperatura baseada em resistência RTD, tensão analógica e sinais de processo de corrente,e sinais de controlo e estado discretosEstes sinais são essenciais para a combustão da turbina, o controlo da velocidade e os circuitos de protecção térmica.
