Cabo de Sinal de Comunicação Servo MITSUBISHI MR-D05UDL3M-B Para Amplificador MR-J4

Name: Cabo de Sinal de Comunicação Servo MITSUBISHI MR-D05UDL3M-B Para Amplificador MR-J4
Brand: MOORE AUTOMATION LIMITED
SKU: MR-D05UDL3M-B
Price: Negociável USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	JAPÃO
Marca:	MITSUBISHI
Certificação:	CO.CQ
Número do modelo:	MR-D05UDL3M-B

Informações detalhadas

Lugar de origem:

JAPÃO

Marca:

MITSUBISHI

Certificação:

CO.CQ

Número do modelo:

MR-D05UDL3M-B

Tipo:

Cabo de função de segurança STO (Safe Torque Off)

Comprimento:

3 metros (3m)

Fim da unidade:

Conector dedicado moldado CN8 de 8 pinos

Fim do controle:

Cabos voadores abertos/desnudos (rabo de porco)

Avaliação da segurança:

PL d/e (ISO 13849-1) / SIL 2/3 (IEC 61508)

Destacar:

High Light

Destacar:

Substituição MR-D05UDL3M-B

Integração STO em Nível de Hardware

100% Padrão de Fábrica Original

Informações de negociação

Quantidade de ordem mínima:

Preço:

inquires

Detalhes da embalagem:

novo e original com lacrado de fábrica

Tempo de entrega:

2-3 dias úteis

Termos de pagamento:

T/T

Habilidade da fonte:

Requer

Descrição do produto

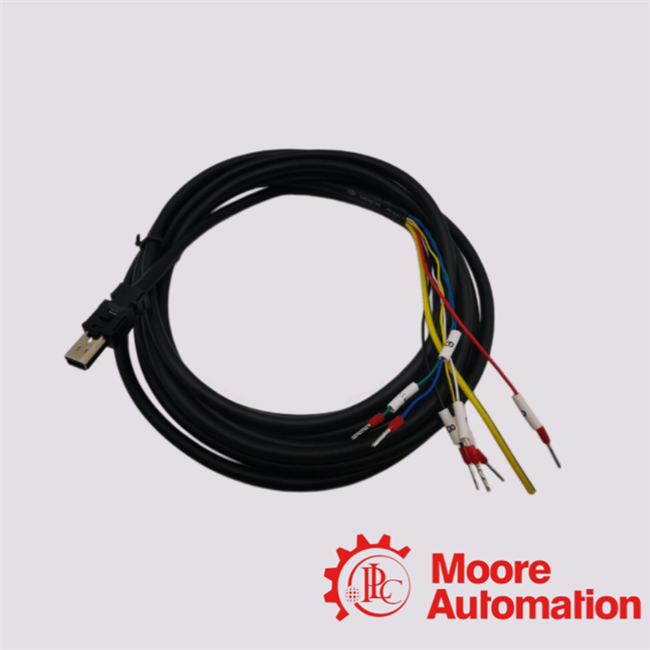

MR-D05UDL3M-B MITSUBISHI Servo Cable de sinal de comunicação para amplificador MR-J4

Projetado com um conector CN8 pré-moldado e uma cauda de chumbo voador de 3 metros, oMitsubishi MR-D05UDL3M-BO cabo fornece integração direta ao nível do hardware para funções críticas de desligamento de torque seguro (STO).Elimina o risco de arranques acidentais da máquina durante a manutenção sem exigir uma reinicialização completa do sistema de controloIsto torna-o o elo de segurança essencial para células robóticas multi-eixo de alto rendimento, centros de usinagem CNC e linhas de montagem automáticas de semicondutores.

Especificações técnicas

Parâmetro	Detalhes das especificações
Fabricante	Mitsubishi Electric
Número do modelo	MR-D05UDL3M-B
Categoria de produtos	Cabo de sinalização de servocomunicação
Função dedicada	Função de segurança de desligamento do binário seguro (STO)
Série de servos compatíveis	MELSERVO MR-J4 (por exemplo, MR-J4-A, MR-J4-B, MR-J4-GF) / MR-J3-D05
Interface do Disco	CN8 InterfaceConector dedicado (8-Pin)
Interface do controlador	Pistas de voo de ponta aberta / nua (tipo de fio de cauda de porco)
Comprimento do cabo	3 metros(aproximadamente 9,84 pés)
Normas de conformidade	EN ISO 13849-1 PL d/e, IEC 61508 SIL 2/3

Parâmetros essenciais e valor de compra

Função específica: STO (Safe Torque Off)
Valor:Segurança instantânea da máquina sem ciclo de potência.semIsto elimina o atraso de reinicialização de 5 a 10 minutos comum com as configurações de segurança mais antigas, protegendo os trabalhadores mantendo a eficiência da produção elevada.
Interface do dispositivo: conector dedicado CN8
Valor:Porque este conector é projetado pela Mitsubishi especificamente para a porta MR-J4 CN8, ele elimina erros de fiação, conexões soltas e ruído de sinal.Isso economiza horas de solução de problemas dos seus engenheiros no local durante a integração do sistema e evita danos dispendiosos ao equipamento devido a cablagem defeituosa.
Interface do controlador: Open / Bare End Flying Leads
Valor:Compatível com hardware universal. os fios não terminados e despojados no extremo do controlador significam que este cabo pode ser ligado diretamentequalquerAs equipes de aquisição não precisam procurar conectores de acoplamento de marcas cruzadas altamente específicos.

Nota do engenheiro

"O nosso engenheiro sênior de automação observa:Ao configurar os circuitos de segurança para o sistema MR-J4 da MELSERVO, ignorar o cabo MR-D05UDL3M-B dedicado e tentar uma fixação do conector DIY geralmente desencadeia "E6.1" ou "E7" intermitentes.1 falhas no circuito de segurança devido a uma protecção insuficienteSe a sua instalação envolver operações multi-eixo de alta frequência ao lado de linhas de alta tensão, recomendamos vivamente esta versão de 3 metros moldada em fábrica; its specialized internal twisted-pair shielding guarantees zero signal cross-talk and ensures your safety loop consistently meets international SIL 3 compliance thresholds during third-party factory audits. "

Perguntas frequentes específicas do modelo

P: Posso usar o cabo MR-D05UDL3M-B com os servoamplificadores padrão MR-J3 ou mais recentes da série MR-J5?

R: Este cabo foi concebido explicitamente para oInterface CN8da série MR-J4 da Mitsubishi (como os modelos MR-J4-B ou MR-J4-A) e do módulo lógico de segurança especializado MR-J3-D05.que utiliza um fator de forma de conector diferente para sinalização de segurança.

P: Por que este cabo apresenta cabos nus/voadores em vez de um conector moldado de dois lados?

R: O design de chumbo voador é altamente intencional para a compatibilidade de fábrica.Os fios nus na outra extremidade permitem que os integradores do sistema ligem os sinais do STO diretamentequalquerhardware de segurança de várias marcas no painel de controlo, incluindo relés Siemens SIRIUS, controladores Allen-Bradley Guardmaster ou redes de segurança Omron, sem procurar adaptadores personalizados.

P: O que acontece se o comprimento de 3 metros for muito curto para o layout do nosso gabinete de controle?

R: É altamente desaconselhável a junção de cabos de segurança porque compromete a integridade blindada exigida pelas normas de segurança ISO 13849-1.Devia procurar oMR-D05UDL5M-B(5 metros variante) em vez de estender a linha de 3 metros manualmente, garantindo que o seu hardware nível de emergência stop loop permanece totalmente protegido contra EMI (interferência eletromagnética).
