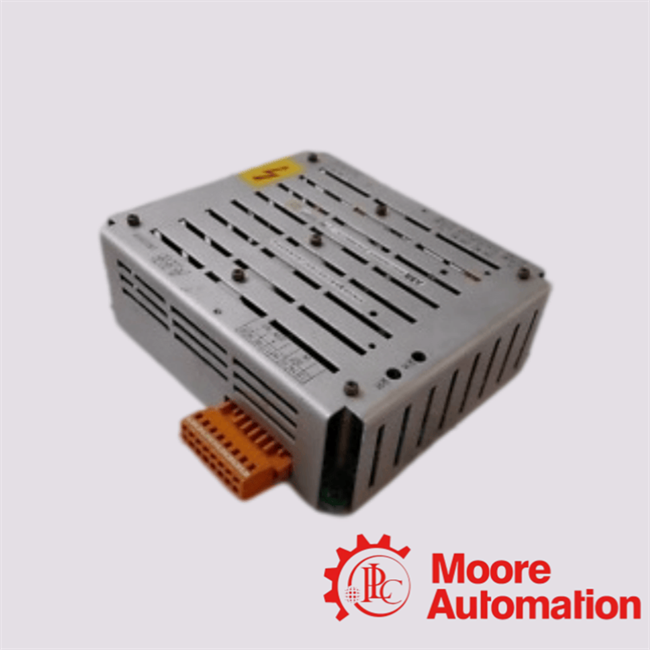

Identidade Exata do Produto
A identidade e função abaixo seguem a Descrição de Hardware ABB 3BHS102402 E83 para o sistema de excitação UNITROL F.
| Campo oficial | Valor verificado |
|---|---|
| Fabricante | ABB |
| Designação do módulo | UNS0868A-P, Variante V2 |
| Número de pedido | HIEE305120R2 |
| Tipo de produto | Unidade de fonte de alimentação externa |
| Contexto do sistema | Sistema de excitação UNITROL F |
| Função primária | Fornece a alimentação de tensão para o módulo POW-1 integrado na unidade UNITROL F. |
Dados Elétricos Verificados
| Parâmetro | Valor publicado pela ABB |
|---|---|
| Faixa de entrada CA V2 | 127 a 213 VCA |
| Faixa de entrada CC V2 | 82 a 312 VCC |
| Faixa de frequência CA | 50 a 600 Hz |
| Saída principal | 240 VCC, ±10%, 40 W |
| Saída de interrogação de contato | +24 VCC, ±10%, 16 W |
| Dimensões | 178 × 155 × 58 mm |
| Massa | 750 g |
| Grau de proteção | IP20 quando os requisitos de montagem da ABB são observados |
| Altitude de instalação | Máximo de 2.000 m acima do nível do mar |
| Terminais de conexão | Terminais de mola WAGO tipo 231 de 2,5 mm² |
Projeto Funcional
Caminhos de alimentação CA e CC
A ABB descreve entradas CA e CC que são desacopladas antes do conversor elevador, suportando um conceito de alimentação redundante.
Supervisão do status da entrada
As tensões de entrada CA e CC são monitoradas. A presença de CA e CC é indicada pelos LEDs AC ON e DC ON.
Opção de continuidade de 240 VCC
Durante interrupções breves na alimentação CC, a saída de 240 VCC pode ser suportada por um capacitor externo conectado nos terminais de saída especificados.
Alimentação de contato de 24 VCC
A tensão de interrogação de contato é galvanicamente isolada, com limitação de corrente e à prova de curto-circuito de acordo com a descrição da ABB.
Verificação Consciente do Ciclo de Vida
Registre o número de pedido completo, a designação do módulo e a marcação V2 na placa de identificação.
Confirme as faixas de fonte CA/CC, os circuitos de saída, as atribuições de terminais e a proteção do gabinete.
Siga a documentação de hardware da ABB e use pessoal qualificado para inspeção e instalação desenergizada.
