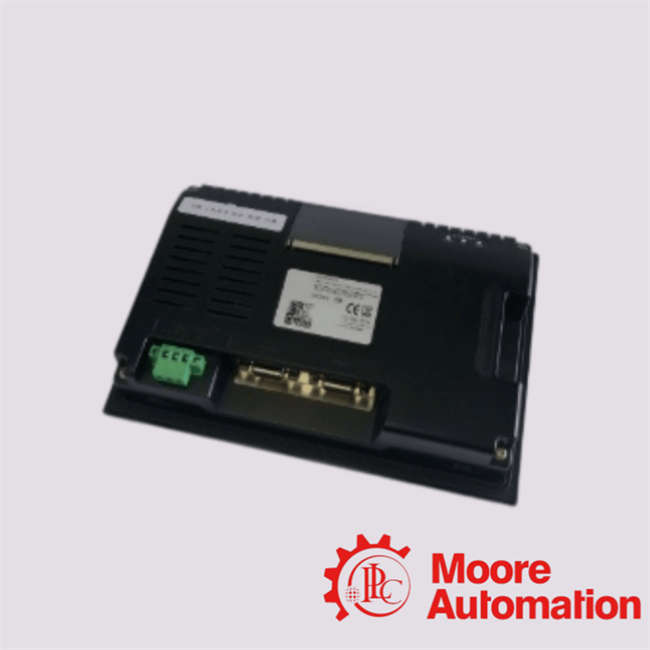

MV570 1TNA928300R0001 Painel de controlo de ecrã táctil HMI ABB para sistema industrial PLC

Name: MV570 1TNA928300R0001 Painel de controlo de ecrã táctil HMI ABB para sistema industrial PLC
Brand: MOORE AUTOMATION LIMITED
SKU: MV570 1TNA928300R0001
Price: Negociável USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	SUÉCIA
Marca:	ABB
Certificação:	CE, RoHS
Número do modelo:	MV570 1TNA928300R0001

Informações detalhadas

Lugar de origem:

SUÉCIA

Marca:

ABB

Certificação:

CE, RoHS

Número do modelo:

MV570 1TNA928300R0001

Descrição do produto:

IHM central

Número do produto ABB:

1TNA928300R0001

Mostrar:

TFT/LED colorido 4:3 de 10,4 polegadas, 800 x 600

Sistema operacional:

Android

Fonte de energia:

24 V CC; 8 W típico

Proteção frontal:

IP65 (IEC 60529)

Destacar:

High Light

Destacar:

ABB MV570 10

4 polegadas Touch HMI

1TNA928300R0001 24 VDC Central HMI

Informações de negociação

Quantidade de ordem mínima:

Preço:

inquires

Detalhes da embalagem:

novo e original com lacrado de fábrica

Tempo de entrega:

2-3 dias úteis

Termos de pagamento:

T/T

Habilidade da fonte:

Requer

Descrição do produto

ABB MV570 · MANUAL OFICIAL VERIFICADO

MV570
HMI Central

Número de produto ABB 1TNA928300R0001. Um painel tátil industrial de 10,4 polegadas baseado numa plataforma RISC com Android, concebido como uma interface centralizada de monitorização e operação.

10,4 polegadas TFT/LED800 × 60024 VDCIP65 frontal

IDENTIDADE PRIMEIROCorrespondência exata MV570

Confirme o número completo do produto, a revisão de hardware/software e o backup do projeto antes da substituição ou comissionamento.

DADOS OFICIAIS DA ABB DE RELANCE

Seis atributos de produto verificados

DESCRIÇÃO DO PRODUTO

HMI Central

NÚMERO DO PRODUTO

1TNA928300R0001

MODELO

MV570

ECRÃ

Painel tátil LCD de 10,4 polegadas

SISTEMA OPERACIONAL

Android

CONFORMIDADE

CE; RoHS 2002/95/EC

PERFIL DE HARDWARE

Especificações oficiais que importam durante a aquisição

Ecrã e visibilidade

Painel tátil a cores TFT de 10,4 polegadas 4:3 com retroiluminação LED, resolução máxima de 800 × 600, brilho de 300 cd/m² e contraste de 800:1.

Plataforma de processamento

CPU Freescale i.MX6 dual-core de 800 MHz com 1 GB de DDR3 SDRAM onboard e 4 GB de flash NAND eMMC.

Interface tátil

Controlo tátil capacitivo projetado; a ABB especifica mais de 10.000.000 de operações de toque de ponto único.

Conectividade industrial

Uma porta Ethernet PoE de 10/100/1000 Mbps e duas portas USB 2.0 Host Tipo-A.

Alimentação e consumo

Alimentação de 24 VDC com consumo típico de 8 W a 24 VDC.

Ambiente e proteção

Temperatura de operação de 0–55 °C; armazenamento de -20–60 °C; 5–90% RH sem condensação; IP65 do painel frontal.

CONTEXTO DE APLICAÇÃO

Monitorização centralizada com uma fronteira de dados clara

Que documentos da ABB

Função HMI Central
O MV570 pode servir como interface de monitorização e operação para projetos construídos com módulos como o MC510 quando o SmiSView está instalado.

Acesso a I/O industrial
Ethernet com capacidade Gigabit e portas host USB duplas suportam conexões de rede e periféricos descritas no manual.

Instalação do painel
A proteção IP65 do painel frontal depende do cumprimento das instruções de montagem e vedação da ABB.

Lista de verificação de correspondência exata

Ler a etiqueta
Verificar MV570 e 1TNA928300R0001.

Verificar revisões
Registar informações de hardware, software e etiqueta de série.

Proteger o projeto
Confirmar backup de configuração, recorte, conectores e fonte de alimentação de 24 VDC antes da substituição.

FLUXO DE TRABALHO DE AQUISIÇÃO

Planear a consulta antes de o painel ser removido

01 · IDENTIFICAR

Capturar a placa de identificação

Enviar fotos claras da frente, traseira e etiqueta, incluindo o número completo do produto e os dados de revisão.

02 · VERIFICAR

Corresponder detalhes de instalação

Rever o recorte do painel, montagem, interfaces, fonte de alimentação e backup da aplicação instalada.

03 · COTAR

Definir o requisito

Fornecer quantidade, preferência de condição, destino e data de entrega necessária.

APOIO À DECISÃO

Perguntas frequentes sobre aquisição

Qual é a identidade oficial do produto?

A ABB identifica o MV570 como um HMI Central com o número de produto 1TNA928300R0001.

Qual é o ecrã documentado?

O manual especifica um ecrã TFT/LED a cores de 10,4 polegadas 4:3 com resolução de 800 × 600.

O que deve ser verificado antes da substituição?

Confirmar a identidade da etiqueta, a revisão de hardware/software, o backup do projeto, o recorte, as interfaces e os requisitos de alimentação de 24 VDC.
