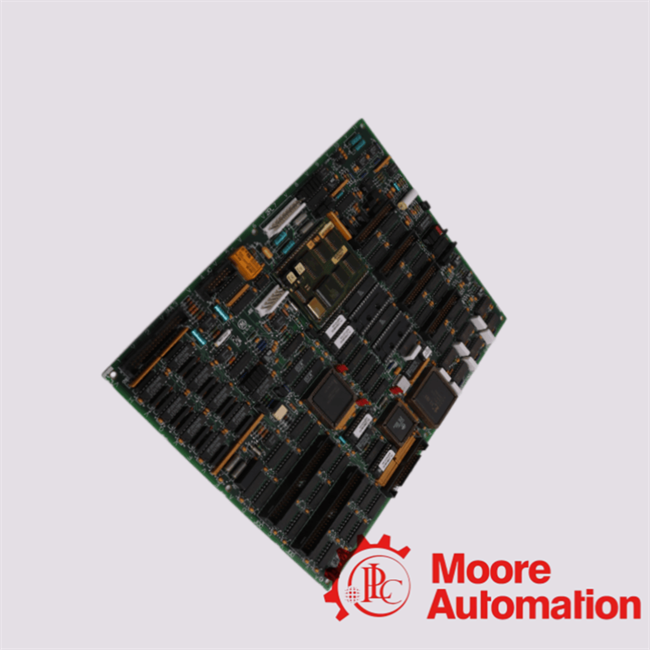

DS200TCCAG1AJB GE Common Analog I/O Board

Visão geral

OGEDS200TCCAG1AJBPlaca de E/S analógica comumé um módulo de controle industrial usado emSistemas de controle de turbina a gás GE Speedtronic Mark V. Faz parte doFamília TCCA (placa de E/S analógica comum), responsável pelo condicionamento, escalonamento e roteamento de sinais analógicos na arquitetura de controle da turbina.

ODS200TCCAG1AJBconselho funciona comomódulo de interface analógica centraldentro do “núcleo” de controle da turbina (normalmente o núcleo R5). Ele coleta sinais analógicos de múltiplas placas de terminais e os converte em sinais condicionados para a unidade de processamento do sistema de controle.

Ele atua como umcondicionamento de sinal e hub de interface, garantindo que os dados do sensor sejam precisos, estáveis ​​e adequados para processamento lógico de controle digital.

Dados Técnicos

Embora os valores exatos possam variar ligeiramente de acordo com a revisão (variante AJB), as especificações típicas incluem:

• Fabricante: General Electric (GE)
• Série: Mark V Speedtronic
• Função: placa de condicionamento de sinal de E/S analógica
• Tipos de entrada: 4–20 mA, RTD, termopar, tensão/corrente do eixo
• Fonte de alimentação: Do ​​TCPS via conector 2PL
• Comunicação: interface de barramento de dados 3PL
• Local de montagem: gabinete central R5
• Uso ambiental: Sistemas de controle de turbinas industriais

Perguntas frequentes sobreDS200TCCAG1AJB

Q1: Qual é o papel funcional doDS200TCCAG1AJBPlaca de E/S analógica comum na arquitetura de controle de turbina GE Mark V?

R: O DS200TCCAG1AJBA placa de E/S analógica comum funciona como uma interface centralizada de aquisição e condicionamento de sinal analógico dentro do sistema de controle GE Mark V Speedtronic. É responsável por agregar entradas analógicas de campo heterogêneo e transformá-las em sinais calibrados e compatíveis com o sistema para processamento downstream pelo núcleo de controle (STCA/COREBUS).

P2: Como é que oDS200TCCAG1AJBA placa de E/S analógica comum realiza condicionamento de sinal multidomínio para entradas de instrumentação industrial?

R: ODS200TCCAG1AJBA placa de E/S analógica comum executa o condicionamento de sinal multidomínio aplicando amplificação, linearização, isolamento e filtragem a diversas entradas analógicas, como loops de 4–20 mA, RTDs, termopares e sinais de monitoramento de eixo, garantindo a integridade do sinal de alta fidelidade sob condições severas de operação da turbina.

Q3: Quais modalidades avançadas de sinal analógico são suportadas peloDS200TCCAG1AJBPlaca de E/S analógica comum em sistemas de turbina GE?

R: O DS200TCCAG1AJBA placa de E/S analógica comum suporta um amplo espectro de modalidades analógicas de nível industrial, incluindo instrumentação de loop de corrente de precisão de 4–20 mA, entradas de detecção de temperatura de resistência (RTD), sinais de tensão termoelétrica (termopar) com compensação de junção fria e canais de monitoramento de tensão/corrente de eixo eletrostático.

Q4: De que maneira oDS200TCCAG1AJBInterface de placa de E/S analógica comum com placas de terminais e conjuntos de fiação de campo distribuído?

R: O DS200TCCAG1AJBA placa de E/S analógica comum faz interface com subsistemas de terminais distribuídos, como CTBA, TBCA e TBQA, por meio de conjuntos de conectores dedicados (por exemplo, JAA, JBB, JCC, JDD), permitindo roteamento de sinal estruturado, expansão de E/S modular e aquisição de dados analógicos determinísticos em todo o subsistema de controle da turbina.

P5: Como é que oDS200TCCAG1AJBA placa de E/S analógica comum garante a precisão da medição do termopar sob condições de gradiente de alta temperatura?

R: ODS200TCCAG1AJBA placa de E/S analógica comum garante a precisão do termopar por meio de algoritmos integrados de compensação de junção fria, detecção precisa de junção de referência e técnicas de linearização não linear de tensão para temperatura, minimizando assim o desvio térmico e a incerteza de medição em ambientes de turbina de alta temperatura.
